GOXU PNÖMATİK EMNİYET SİSTEMİ

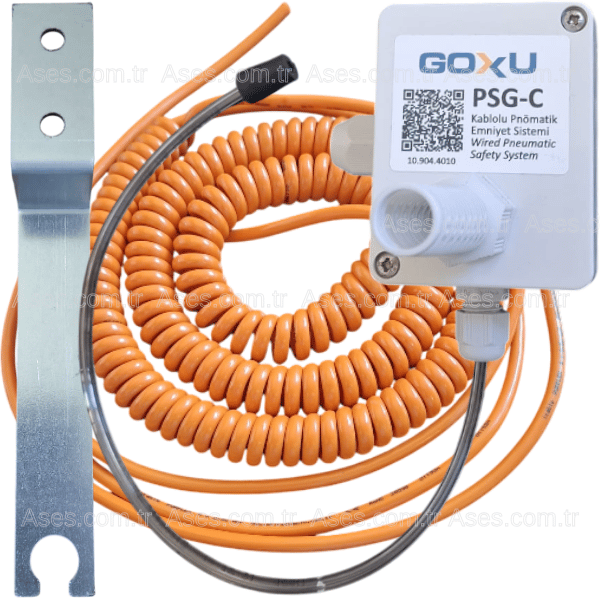

Goxu PSG-C Kablolu Pnömatik Emniyet Sensörü – Otomatik Kapı Altı Güvenlik Sensörü
Goxu PSG-C, endüstriyel otomatik kapılarda kapanma sırasında oluşabilecek temas ve sıkışma risklerini azaltmaya yardımcı olan kablolu, hava basıncıyla çalışan pnömatik emniyet sensörüdür. Kapı altı veya uygun temas noktasındaki pnömatik sistemden gelen basınç değişimini algılayarak kontrol ünitesinin güvenlik fonksiyonunu tetiklemek amacıyla kullanılır.
Ürün KoduASE.10.904.4010
Algılama TipiPnömatik / Basınç
KontakNC Kuru Kontak
Besleme24V DC
Endüstriyel Kapılarda Temasa Duyarlı Güvenlik Kontrolü
Goxu PSG-C Pnömatik Emniyet Sensörü, kapının kapanma kenarında meydana gelen basınç değişimlerini algılamak için tasarlanmış bir emniyet bileşenidir. Özellikle endüstriyel kapıların alt kenar güvenliğinin sağlanmasına yönelik sistemlerde kullanılır.
Uyumlu pnömatik kenar düzeneğinde temas meydana geldiğinde oluşan basınç değişimi sensör tarafından algılanır. Sensörün kontak durumundaki değişim, uygun şekilde bağlandığı kontrol ünitesinin güvenlik tepkisini devreye almasına yardımcı olur.
Teknik Özellikler
| Marka |
Goxu |
| Model |
PSG-C |
| ASES Ürün Kodu |
ASE.10.904.4010 |
| Ürün Tipi |
Pnömatik Emniyet Sensörü |
| Bağlantı |
Kablolu |
| Algılama Prensibi |
Hava Basıncı |
| Besleme Gerilimi |
24V DC |
| Çıkış |
NC Kuru Kontak Röle |
| Akım Tüketimi |
≤100 mA |
| Basınç Ayarı |
0–10 mbar |
| Koruma Sınıfı |
IP55 |
| Çalışma Sıcaklığı |
-20°C / +70°C |
| Bağlantı Kablosu |
5 × 0,5 mm² esnek kablo |
| Ürün Rengi |
Turuncu / Beyaz |
| Uygulama |
Endüstriyel Kapı Güvenliği |
| Üretim Menşei |
Türkiye |
Öne Çıkan Özellikler
- Pnömatik basınç değişimiyle temas algılama
- 24V DC çalışma gerilimi
- Kapalı kontak (NC) röle çıkışı
- 0–10 mbar aralığında ayarlanabilir hassasiyet
- IP55 koruma sınıfı
- Endüstriyel kapı alt kenar güvenliği için kullanım
- Kablolu kontrol sistemi bağlantısı
- Hızlı kapı ve endüstriyel geçiş uygulamalarına uygun kullanım alanı
- Kontrol ünitesinin güvenlik girişini destekleme
- Bakım ve yedek parça uygulamalarında kullanım
Goxu PSG-C Ne İşe Yarar?
PSG-C, uyumlu pnömatik emniyet kenarında oluşan basınç değişimini elektriksel güvenlik sinyaline dönüştürmek amacıyla kullanılır.
Kapının alt kenarı bir engelle temas ettiğinde pnömatik düzenekte basınç değişimi oluşur. Sensör bu değişimi algılayarak NC kontak durumunu değiştirir. Kapının durması veya ters yönde hareket etmesi gibi güvenlik tepkileri bağlı kontrol ünitesinin ayarlarına bağlıdır.
Kullanım Alanları
- Endüstriyel seksiyonel kapılar
- Hızlı PVC kapılar
- Endüstriyel otomatik kapılar
- Pnömatik alt kenar emniyet sistemleri
- Fabrika ve depo giriş kapıları
- Yükleme ve sevkiyat alanları
- Endüstriyel kapı bakım ve onarım işlemleri
- Uyumlu kapı kontrol panoları
Paket İçeriği ve Ürün Bilgisi
ÜrünGoxu PSG-C
ModelPSG-C
Ürün KoduASE.10.904.4010
AlgılamaPnömatik Basınç
Besleme24V DC
KontakNC Kuru Kontak
Basınç Ayarı0–10 mbar
KorumaIP55
PSG-C + PNÖMATİK ALGILAMA + 24V DC + NC KONTAK + IP55
Ürün, ASES kaydında takım/set olarak sınıflandırılmıştır. Pnömatik hortum, kapı altı kauçuk profil, bağlantı aksesuarları ve diğer parçaların adetleri ayrı ayrı doğrulanmadığından pakete dahil oldukları varsayılmamalıdır.
Pnömatik Emniyet Sensörü Neden Önemlidir?
Endüstriyel kapıların kapanma alanında kişi, araç, yük veya başka bir engel bulunabilir. Pnömatik kenar sistemi, temas anında oluşan basınç değişiminin algılanmasına yardımcı olur.
PSG-C bu basınç bilgisinin kapı kontrol sistemine aktarılmasında görev alarak uygun şekilde tasarlanmış güvenlik fonksiyonunu destekler.
Arızasında Hangi Belirtiler Görülebilir?
Sensör, pnömatik hortum veya bağlantılarda problem olduğunda kapı emniyet girişi sürekli aktif görünebilir, kapanma hareketi engellenebilir veya temas algılaması doğru çalışmayabilir.
Bu tür durumlarda sensörün beslemesi, NC kontak çıkışı, basınç ayarı, hortum bağlantıları ve kontrol panosu güvenlik girişleri yetkili servis tarafından kontrol edilmelidir.
Pnömatik Sensör ile Emniyet Fotoseli Arasındaki Fark
PSG-C temasa bağlı basınç değişimini algılar. Kızılötesi emniyet fotoseli ise alıcı-verici arasındaki ışın hattının kesilmesini algılar.
Bu nedenle iki ürünün çalışma prensibi farklıdır. Pnömatik emniyet sistemi temas sonrası algılama yaparken, fotosel ışın hattındaki engeli temas gerçekleşmeden algılayabilir.
Bu Ürün Tek Başına Komple Kapı Güvenlik Sistemi Değildir
PSG-C, uyumlu pnömatik algılama düzeneği ve kontrol ünitesiyle birlikte çalışan emniyet bileşenidir. Tek başına kapının tüm güvenlik gereksinimlerini karşıladığı varsayılmamalıdır.
Kapı altı profilinin, pnömatik bağlantıların, elektriksel girişlerin ve diğer gerekli koruma ekipmanlarının uygunluğu ayrıca değerlendirilmelidir.
Montaj ve Servis Kontrolü
Montajdan önce kapı kontrol panosunun 24V DC besleme ve NC kuru kontak güvenlik girişleriyle uyumluluğu kontrol edilmelidir. Pnömatik hortum ve algılama kenarı bağlantılarında kaçak veya hasar bulunmamalıdır.
Kurulum sonrasında hassasiyet ayarı üretici talimatlarına göre yapılmalı; kapının farklı noktalarında kontrollü temas testleri gerçekleştirilerek güvenlik tepkisi doğrulanmalıdır. Güvenlik devresi kesinlikle köprülenerek devre dışı bırakılmamalıdır.
24V DC + NC KURU KONTAK + PNÖMATİK KENAR UYUMLULUĞUNU KONTROL EDİN
Goxu PSG-C kullanılmadan önce mevcut kontrol panosunun güvenlik giriş mantığı, pnömatik algılama sistemi, bağlantı yapısı ve gerekli emniyet fonksiyonları birlikte değerlendirilmelidir. Yalnızca voltajın uygun olması tam sistem uyumluluğu anlamına gelmez.
ASES BİLGİ NOTU
ASE.10.904.4010 = Goxu PSG-C kablolu pnömatik emniyet sensörü + 24V DC + NC kuru kontak + 0–10 mbar ayarlanabilir basınç + IP55. Endüstriyel kapıların alt kenar ve temas güvenliği uygulamalarında kullanılan bir emniyet bileşenidir.
Sık Sorulan Sorular
Goxu PSG-C kaç volt ile çalışır?
ASES teknik tablosunda ürünün besleme gerilimi 24V DC olarak belirtilmektedir.
PSG-C NO mu NC mi?
ASES ürün kaydına göre kapalı kontak (NC) kuru kontak röle çıkışına sahiptir.
Basınç hassasiyeti ayarlanabilir mi?
Evet. ASES teknik bilgilerinde 0–10 mbar ayar aralığı belirtilmektedir.
PSG-C kızılötesi emniyet fotoseli midir?
Hayır. PSG-C pnömatik basınç algılamasıyla çalışır; kızılötesi ışın kullanan fotosellerden farklıdır.
Her endüstriyel kapı kontrol panosuna bağlanabilir mi?
Her pano için doğrudan uyumluluk garanti edilemez. Besleme gerilimi, NC güvenlik girişi ve pnömatik sistem bağlantısı kontrol edilmelidir.
