NICE REFLEKTÖRLÜ EMNİYET FOTOSELİ

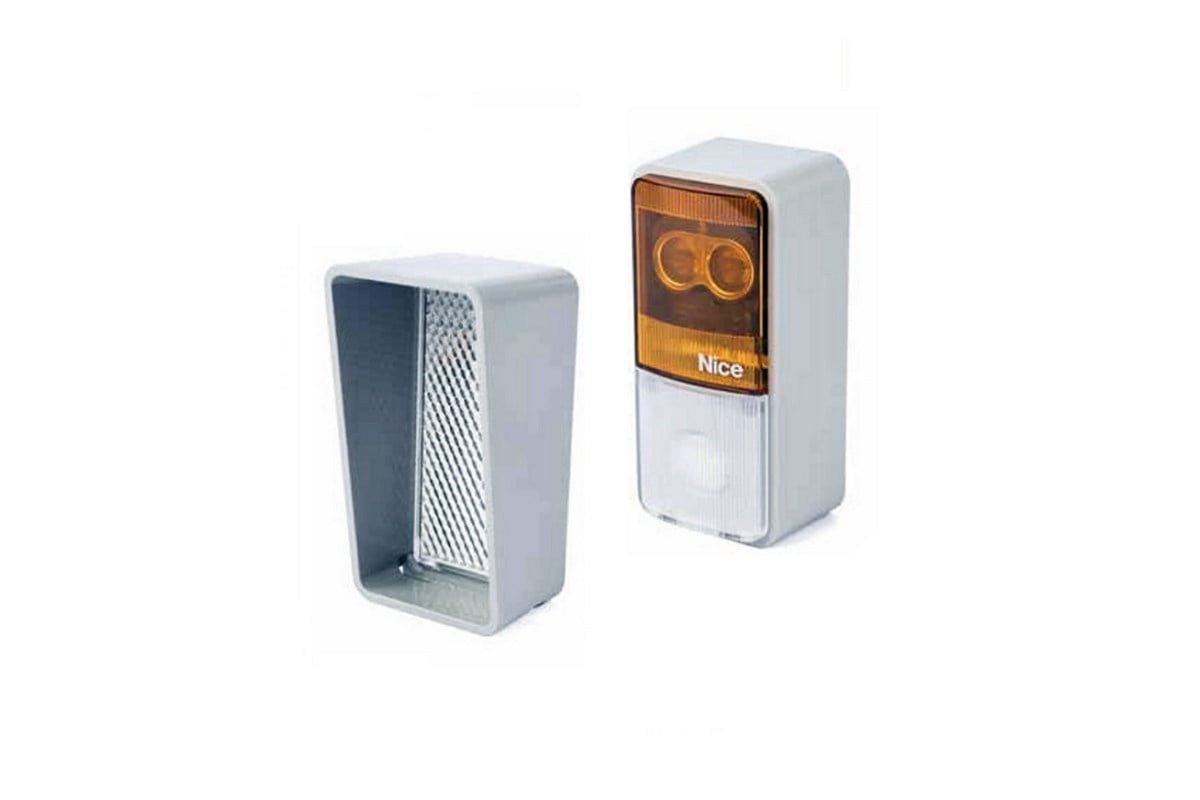

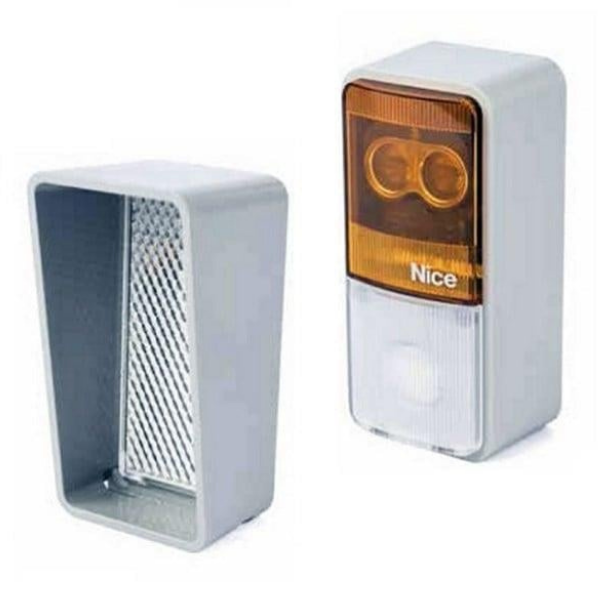

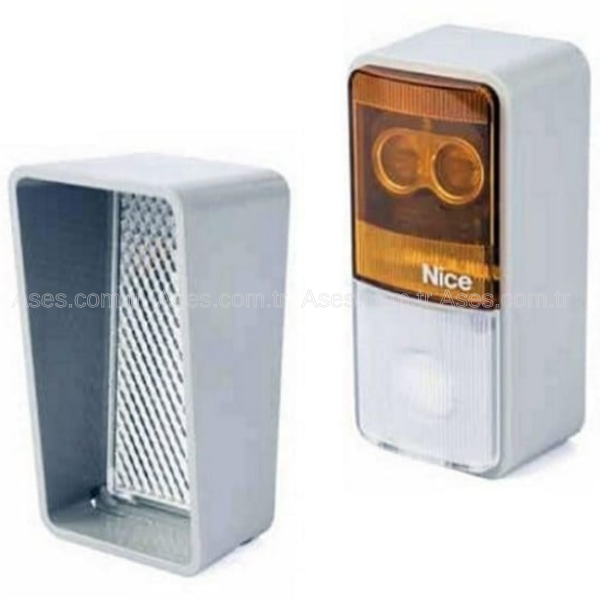

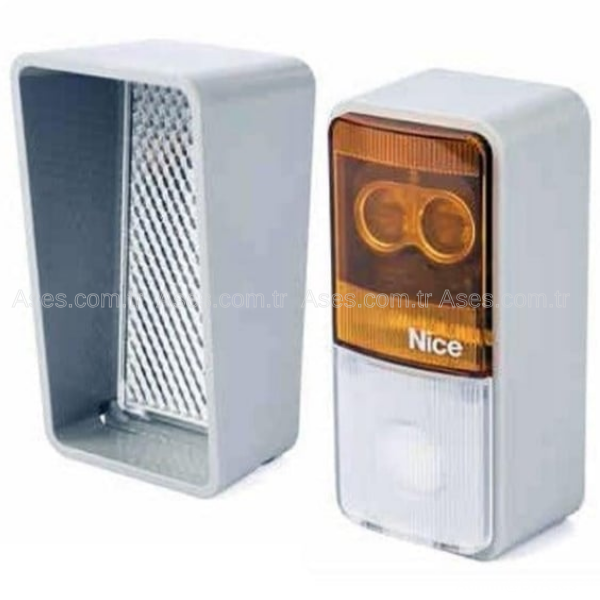

Nice EPMOR BlueBUS Reflektörlü Emniyet Fotoseli Seti – Fotosel + Reflektör
Nice reflektörlü emniyet fotoseli; otomatik kapı, yana kayar kapı ve bariyer sistemlerinde geçiş alanındaki araç veya engellerin algılanmasına yardımcı olan güvenlik aksesuarıdır. Reflektörlü çalışma yapısı sayesinde karşılıklı iki aktif elektronik fotosel yerine bir fotosel ünitesi ve karşısında reflektör kullanılarak optik güvenlik hattı oluşturulur.
Ürün Tipi Reflektörlü Fotosel
Bağlantı Sistemi BlueBUS
Paket Fotosel + Reflektör
Kullanım Kapı / Bariyer
Tek Fotosel ve Reflektör ile Güvenlik Hattı Oluşturun
Nice EPMOR reflektörlü emniyet fotoseli, otomasyonun hareket alanında bir engel bulunduğunu algılamaya yardımcı olmak için kullanılan optik güvenlik ekipmanıdır.
Fotosel ünitesinden gönderilen ışın karşı taraftaki reflektöre ulaşır ve tekrar fotosel ünitesine yansır. Işın hattının araç, insan veya başka bir engel tarafından kesilmesi otomasyon kontrol sisteminin güvenlik komutu oluşturmasına yardımcı olur.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Ürün Ailesi |
Era Photocell |
| Ürün Tipi |
Reflektörlü Emniyet Fotoseli |
| Çalışma Yapısı |
Fotosel + Pasif Reflektör |
| Bağlantı |
BlueBUS |
| Algılama Prensibi |
Reflektörlü Optik Işın |
| Aktif Elektronik Ünite |
1 Adet Fotosel |
| Karşı Eleman |
1 Adet Reflektör |
| Ana Fonksiyon |
Geçiş Alanında Engel Algılama |
| Kullanım Alanı |
Otomatik Kapı / Bahçe Kapısı / Bariyer |
| Montaj Tipi |
Karşılıklı Fotosel ve Reflektör Montajı |
| Ürün Grubu |
Otomasyon Güvenlik Aksesuarı |
Öne Çıkan Avantajlar
- Reflektörlü yapısıyla tek aktif elektronik fotosel kullanır
- Karşı tarafta yalnızca reflektör bulunduğu için montajı kolaylaştırır
- BlueBUS uyumlu Nice otomasyon sistemlerine entegre edilebilir
- Kapı veya bariyer hareket alanındaki engellerin algılanmasına yardımcı olur
- Otomasyonun güvenli çalışma mantığını destekler
- Karşı tarafa ayrıca elektronik fotosel kablosu götürme ihtiyacını azaltır
- Yana kayar kapı ve bariyer uygulamalarında pratik güvenlik çözümü sunar
- Yeni sistem montajı veya mevcut güvenlik hattının yenilenmesinde kullanılabilir
Reflektörlü Fotosel Nasıl Çalışır?
Standart karşılıklı fotosel sistemlerinde bir verici ve bir alıcı elektronik ünite bulunur. Reflektörlü sistemde ise ışık tek elektronik fotosel ünitesinden gönderilir.
Karşı tarafta bulunan reflektör ışığı tekrar fotosel ünitesine geri yönlendirir. Işık yolunun kesilmesi durumunda güvenlik sistemi engel bulunduğunu algılar.
Kullanım Alanları
- Yana kayar bahçe kapıları
- Otomatik giriş kapıları
- Kanatlı kapı otomasyonları
- Kollu bariyer sistemleri
- Site ve apartman araç girişleri
- Otopark geçiş sistemleri
- Fabrika ve depo girişleri
- Nice BlueBUS uyumlu otomasyon sistemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün Nice Reflektörlü Fotosel
Karşı Eleman Reflektör
Paket Yapısı Fotosel + Reflektör
Bağlantı BlueBUS
Sensör Tipi Optik Emniyet
Çalışma Reflektörlü Işın
Kullanım Kapı / Bariyer
Ana Görev Engel Algılama
1 FOTOSEL + 1 REFLEKTÖR + BLUEBUS + REFLEKTÖRLÜ EMNİYET ALGILAMA SİSTEMİ
Otomatik kapı motoru, kontrol kartı, bariyer motoru, bağlantı kablosu, kolon ve diğer otomasyon aksesuarları ayrıca belirtilmediği sürece paket içeriğine dahil değildir. Paket reflektörlü fotosel ünitesi ve reflektörden oluşur.
Reflektörlü Yapının Avantajı Nedir?
Klasik fotosel sistemlerinde geçiş alanının iki tarafında da elektronik bağlantı gerektirebilir. Reflektörlü yapıda karşı tarafta yalnızca pasif reflektör kullanılır.
Bu sayede özellikle karşı tarafa kablo geçirmek zor olan kapı ve bariyer uygulamalarında daha pratik montaj imkânı sağlanabilir.
BlueBUS Bağlantısı Ne Sağlar?
BlueBUS, uyumlu Nice otomasyon kontrol ünitelerinde aksesuarların ortak haberleşme ve bağlantı hattı üzerinden sisteme dahil edilmesini sağlayan Nice bağlantı teknolojisidir.
Fotoselin kullanılacağı kontrol kartının BlueBUS aksesuar desteğine sahip olması gerekir.
Standart EPM Fotoselden Farklıdır
Reflektörlü fotosel, standart karşılıklı verici ve alıcı fotosel çiftiyle aynı çalışma yapısına sahip değildir.
Bu sistemde aktif fotosel ünitesi tek tarafta bulunur ve karşı tarafta elektronik alıcı yerine reflektör kullanılır.
Reflektörün Karşılıklı Hizalanması Önemlidir
Fotoselden çıkan optik ışının reflektöre ulaşabilmesi ve tekrar sensöre doğru şekilde dönebilmesi için iki parçanın karşılıklı hizalanması gerekir.
Yanlış açı, titreşim veya montaj yüzeyindeki eğrilik algılama performansını olumsuz etkileyebilir.
Reflektör Önü Açık Olmalıdır
Reflektör yüzeyinde yoğun kir, çamur veya görüşü engelleyen yabancı maddeler bulunması optik ışının geri dönüşünü etkileyebilir.
Düzenli bakım sırasında fotosel lensi ve reflektör yüzeyi temizlenerek sistem kontrol edilmelidir.
Araç Geçişlerinde Emniyet Desteği Sağlar
Yana kayar kapı veya bariyer kapanırken araç optik güvenlik hattında bulunuyorsa fotosel bu durumu otomasyon kontrol kartına iletmeye yardımcı olur.
Kontrol kartının programlanan güvenlik mantığına göre hareket durdurulabilir, tersine çevrilebilir veya kapanma komutu engellenebilir.
Fotosel Tek Başına Otomasyonu Durdurmaz
Emniyet fotoseli bir algılama aksesuarıdır. Motorun vereceği tepki kontrol kartının bağlantısına ve programlanan güvenlik fonksiyonuna bağlıdır.
Bu nedenle fotosel montajından sonra kontrol ünitesi üzerinde gerekli tanıtma ve güvenlik testi yapılmalıdır.
Montaj Yüksekliği Uygulamaya Göre Belirlenmelidir
Fotoselin yerden yüksekliği, kullanılacağı kapı veya bariyer sistemi ve algılanması hedeflenen araç veya engel tipine göre belirlenmelidir.
Sensör hattının kapı hareket bölgesini doğru biçimde koruyacak konuma yerleştirilmesi önemlidir.
Güneş Işığı ve Yansımalar Dikkate Alınmalıdır
Optik güvenlik sensörlerinde montaj yönü önemlidir. Yoğun doğrudan ışık, uygun olmayan yansıtıcı yüzeyler veya yanlış açı sensörün kararlı çalışmasını etkileyebilir.
Montaj tamamlandıktan sonra farklı çevre koşullarında fotosel hattının doğru çalıştığı test edilmelidir.
BlueBUS Kontrol Kartına Tanıtma İşlemi Gerekebilir
Fotosel fiziksel olarak bağlandıktan sonra uyumlu Nice kontrol kartının bağlı BlueBUS aksesuarlarını algılaması için cihaz tanıma prosedürünün uygulanması gerekebilir.
İşlem kullanılan motor veya kontrol kartı modeline göre değişebileceğinden ilgili otomasyonun programlama prosedürü dikkate alınmalıdır.
Her Nice Kontrol Kartına Universal Değildir
BlueBUS bağlantılı reflektörlü fotosel her Nice motor veya kontrol ünitesine doğrudan uyumlu kabul edilmemelidir.
Kullanılacak kontrol kartının BlueBUS desteği ve reflektörlü fotosel aksesuarıyla uyumluluğu sipariş öncesinde kontrol edilmelidir.
BLUEBUS VE KONTROL KARTI UYUMLULUĞUNU KONTROL EDİN
Sipariş vermeden önce kullanılacak Nice otomasyon kontrol kartının BlueBUS bağlantısını desteklediğini ve reflektörlü fotosel sistemiyle uyumlu olduğunu doğrulayınız. Nice ürün ailesinde EPMOR ve EPMORB gibi farklı bağlantı sürümleri bulunduğundan mevcut cihazın model kodunu ve kontrol kartı bağlantı tipini ayrıca kontrol ediniz.
ASES BİLGİ NOTU
Montaj sırasında fotosel ve reflektörü birbirini doğrudan görecek biçimde hizalayınız. Bağlantı tamamlandıktan sonra kontrol kartının gerekli aksesuar tanıma işlemini gerçekleştiriniz. Kapı veya bariyeri birkaç tam açma-kapama çevriminde test ederek ışın kesildiğinde otomasyonun programlanan güvenlik tepkisini doğru şekilde verdiğini mutlaka kontrol ediniz.
Sık Sorulan Sorular
Nice EPMOR reflektörlü fotosel ne işe yarar?
Otomatik kapı veya bariyerin hareket alanındaki araç ve engellerin optik ışın üzerinden algılanmasına yardımcı olur.
Paket içeriğinde reflektör var mı?
Evet. Bu ürün paket yapısı fotosel ve reflektörden oluşur.
İki adet elektronik fotosel gerekiyor mu?
Hayır. Reflektörlü çalışma sisteminde bir aktif fotosel ünitesi ve karşı tarafta pasif reflektör kullanılır.
BlueBUS nedir?
Nice'in uyumlu otomasyon kontrol kartlarında aksesuarların bağlantısı ve tanınması için kullandığı bağlantı sistemidir.
Her Nice motora bağlanabilir mi?
Hayır. Kontrol kartının BlueBUS desteği ve ilgili reflektörlü fotosel sürümüyle uyumluluğu kontrol edilmelidir.
Yana kayar kapıda kullanılabilir mi?
Uyumlu Nice kontrol sistemi bulunması halinde yana kayar kapı güvenlik hattında kullanılabilir.
Kollu bariyerde kullanılabilir mi?
Uyumlu BlueBUS kontrol kartına sahip bariyer sistemlerinde güvenlik fotoseli olarak kullanılabilir.
Karşı tarafa kablo çekmek gerekir mi?
Reflektör pasif bir parçadır ve elektronik besleme gerektirmez. Bu nedenle reflektör tarafına elektronik fotosel bağlantı kablosu götürülmesi gerekmez.
Fotosel ışını kesilince kapı ne yapar?
Verilecek tepki otomasyon kontrol kartının bağlantısına ve programlanan güvenlik mantığına bağlıdır. Sistem durabilir, ters hareket verebilir veya kapanmayı engelleyebilir.
Reflektörün hizası önemli midir?
Evet. Fotosel ışınının reflektöre ulaşması ve doğru biçimde geri dönmesi için fotosel ile reflektör karşılıklı hizalanmalıdır.
Montajdan sonra programlama gerekir mi?
Kullanılan Nice kontrol kartına bağlı olarak BlueBUS aksesuar tanıma işlemi gerekebilir.
EPMOR ile EPMORB aynı ürün müdür?
Nice dokümantasyonunda EPMOR ve EPMORB ayrı model kodları olarak yer alabilir. Bu nedenle bağlantı tipini ve mevcut kontrol kartı uyumluluğunu sipariş öncesinde kontrol etmek önemlidir.
Siparişten önce neyi kontrol etmeliyim?
Mevcut otomasyonun kontrol kartı modelini, BlueBUS bağlantı desteğini, fotosel model kodunu ve reflektörlü çalışma sistemi uyumluluğunu kontrol etmeniz önerilir.
