BFT PHOBOS MANYETİK LİMİT YEDEK PARÇASI
BFT PHOBOS Mıknatıs ve Plastik Kapak 2600960 – Orijinal Yedek Parça
BFT 2600960, PHOBOS serisi kanatlı kapı motorlarının manyetik limit algılama sisteminde kullanılan orijinal mıknatıs taşıyıcı kutu ve limit mıknatısları setidir. BFT I105834 ürün koduyla tanımlanan set, PHOBOS motorun açılma ve kapanma son noktalarının manyetik sensör sistemi tarafından algılanmasına yardımcı olur.
Parça Kodu 2600960
BFT Ürün Kodu I105834
Ürün Tipi Mıknatıs + Taşıyıcı Kutu
Uyumlu Seri PHOBOS BT A / N BT
PHOBOS Manyetik Limit Sistemi İçin Orijinal Mıknatıs ve Taşıyıcı Kutu Seti
BFT 2600960 / I105834, üretici yedek parça listelerinde PHOBOS motorlar için mıknatıs taşıyıcı kutu ve mıknatıs seti olarak tanımlanmaktadır. Motorun manyetik limit sisteminin mekanik karşılık parçalarını oluşturur.
Set içerisinde mıknatısları taşıyan plastik gövde / kutu ile açılma ve kapanma limitlerinin algılanmasında kullanılan iki karşılık mıknatısı bulunur. Bu mıknatıslar motor içerisindeki Reed limit sensörleriyle birlikte çalışarak kapının hareket sonlarının belirlenmesine yardımcı olur.
Teknik ve Fonksiyonel Bilgiler
| Marka |
BFT |
| Parça Kodu |
2600960 |
| BFT Ürün Kodu |
I105834 |
| Üretici Tanımı |
Kit Scatola Portamagneti + Magneti PHOBOS |
| Ürün Tipi |
Limit Mıknatısı ve Mıknatıs Taşıyıcı Kutu Seti |
| Uyumlu Seri |
BFT PHOBOS |
| Uyumlu Modeller |
PHOBOS BT A25 / BT A40 |
| Diğer Uyumlu Modeller |
PHOBOS N BT / PHOBOS N L BT |
| Algılama Tipi |
Manyetik Limit Sistemi |
| Ana Fonksiyon |
Açılma ve Kapanma Son Konumlarının Algılanmasına Yardımcı Olmak |
| Sensör Tipi |
Reed Sensör Sistemiyle Birlikte Çalışır |
| Mıknatıs Adedi |
2 Adet |
| Elektronik Sensör Dahil mi? |
Hayır |
| Komple Motor mu? |
Hayır |
| Ürün Niteliği |
Orijinal BFT Yedek Parça |
Öne Çıkan Avantajlar
- 2600960 parça koduyla tanımlanır
- BFT I105834 ürün koduna sahiptir
- PHOBOS manyetik limit sisteminde kullanılır
- PHOBOS BT A25 ve BT A40 ile uyumludur
- PHOBOS N BT ve N L BT sistemlerinde kullanılır
- Mıknatıs taşıyıcı plastik kutuyu içerir
- İki adet limit karşılık mıknatısını içerir
- Reed sensörlerin limit konumlarını algılamasına yardımcı olur
- Açılma ve kapanma son noktalarının belirlenmesini destekler
- Orijinal BFT yedek parça setidir
BFT 2600960 PHOBOS Mıknatıs ve Plastik Kapak Ne İşe Yarar?
PHOBOS motorlarda kapının açılma ve kapanma hareketinin doğru noktada sonlandırılabilmesi için limit konumlarının algılanması gerekir. Manyetik limit sisteminde bu işlem Reed sensörler ve hareketli mıknatıs karşılıkları birlikte çalışarak gerçekleştirilir.
BFT 2600960 setindeki mıknatıslar, motorun hareketi sırasında Reed sensörlerin algılayabileceği manyetik referans noktalarını oluşturur. Plastik taşıyıcı kutu ise mıknatısların sistem içerisinde doğru konumda tutulmasına yardımcı olur.
Kullanım Alanları
- BFT PHOBOS BT A25 motorları
- BFT PHOBOS BT A40 motorları
- BFT PHOBOS N BT motorları
- BFT PHOBOS N L BT motorları
- Limit mıknatısı kaybolmuş sistemler
- Mıknatıs taşıyıcı kutusu kırılmış motorlar
- Manyetik limit algılamasında sorun bulunan PHOBOS motorları
- PHOBOS bakım ve limit sistemi revizyon işlemleri
Paket İçeriği ve Fonksiyonu

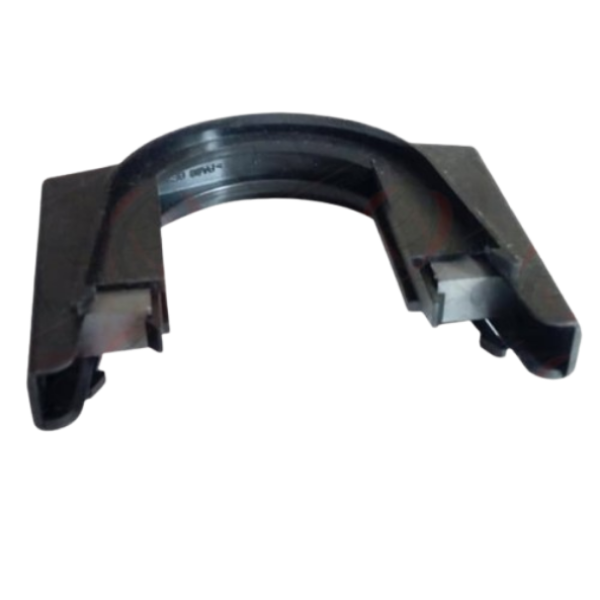

Ana Parça PHOBOS Mıknatıs Taşıyıcı Plastik Kutu
Manyetik Parçalar 2 Adet Limit Karşılık Mıknatısı
Parça Kodu 2600960
BFT Ürün Kodu I105834
Açılma Fonksiyonu Açılma Limit Noktasının Algılanmasına Yardımcı Olur
Kapanma Fonksiyonu Kapanma Limit Noktasının Algılanmasına Yardımcı Olur
Taşıma Fonksiyonu Mıknatısların Doğru Konumda Tutulmasını Sağlar
Ürün Niteliği Orijinal BFT Yedek Parça Seti

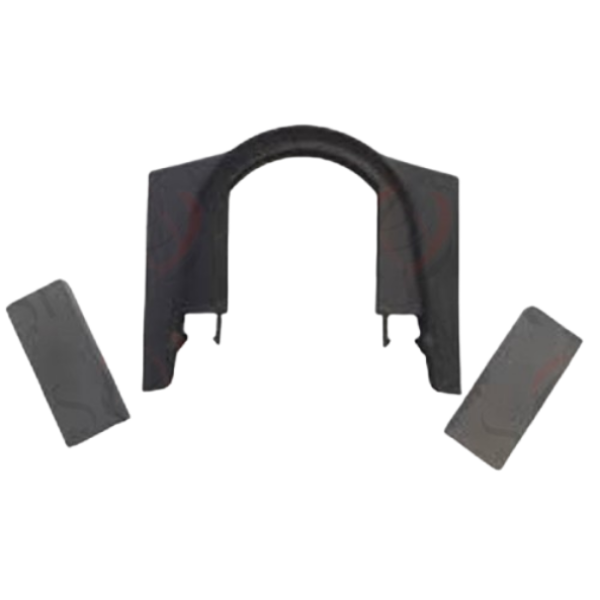

BFT 2600960 + I105834 + PHOBOS + PLASTİK MIKNATIS KUTUSU + 2 ADET LIMIT MIKNATISI
Set tek motor üzerinde kullanılmak üzere mıknatıs taşıyıcı kutu ve iki adet limit karşılık mıknatısından oluşur. Reed limit sensörleri bu setin parçası değildir.
PHOBOS Motorlarda Limit Mıknatısları Neden Önemlidir?
PHOBOS motorun kapıyı doğru açılma ve kapanma noktalarında durdurabilmesi, limit sisteminin doğru çalışmasına bağlıdır. Manyetik limit kullanılan modellerde mıknatıslar sensörlere fiziksel temas etmeden konum bilgisinin oluşturulmasına yardımcı olur.
Mıknatıslardan birinin kaybolması, konumunun bozulması veya taşıyıcı plastik kutunun hasar görmesi durumunda limit algılama düzeni etkilenebilir. Bu nedenle mıknatısların sağlam ve doğru konumda olması önemlidir.
2600960 Hasarında Hangi Belirtiler Görülebilir?
Kapının açılma veya kapanma limitinin doğru algılanmaması, motorun beklenen noktada durmaması, limit ayarının korunamaması veya mıknatısın mekanik olarak yerinden çıkması gibi belirtiler görülebilir.
Bu belirtiler yalnızca 2600960 setinden kaynaklanmayabilir. Reed sensörler, sensör bağlantıları, mıknatıs konumları, kontrol ünitesi ve diğer limit sistemi bileşenleri de servis sırasında kontrol edilmelidir.
2600960 Mıknatıs Seti ile 2600723 Reed Sensör Kiti Aynı Parça Değildir
BFT 2600960 / I105834, manyetik limit sisteminin mıknatıs taşıyıcı kutusu ve karşılık mıknatıslarından oluşan mekanik-manyetik bölümüdür.
BFT 2600723 / I105804 ise PHOBOS sisteminde mıknatısların konumunu algılayan Reed sensör kitidir. Yani 2600960 manyetik karşılığı oluştururken 2600723 bu manyetik konumu algılayan sensör tarafıdır.
Komple Limit Switch veya PHOBOS Motoru Değildir
BFT 2600960; komple PHOBOS motoru, kontrol kartı, elektrik motoru, sonsuz vida mekanizması veya elektronik Reed sensör kiti değildir.
Ürün, PHOBOS manyetik limit sisteminde kullanılan mıknatıs taşıyıcı plastik kutu ve limit karşılık mıknatıslarından oluşan orijinal yedek parça setidir.
Değişim Sonrasında Limit Konumları Kontrol Edilmelidir
2600960 seti değiştirilmeden önce mevcut mıknatısların konumu, taşıyıcı kutu, Reed sensörler ve limit mekanizmasının genel durumu kontrol edilmelidir.
Yeni set takıldıktan sonra açılma ve kapanma limit noktaları kontrollü şekilde test edilmeli; mıknatısların sensörler tarafından doğru konumlarda algılandığından emin olunmalıdır. Limit ayarı yapılırken ilgili PHOBOS modelinin teknik servis prosedürü dikkate alınmalıdır.
BFT 2600960 + I105834 + PHOBOS BT A25 / A40 + N BT / N L BT UYUMLULUĞUNU KONTROL EDİN
BFT 2600960 / I105834, PHOBOS manyetik limit sistemlerinde kullanılan mıknatıs taşıyıcı kutu ve mıknatıs setidir. Sipariş öncesinde mevcut PHOBOS motorun tam modeli, kullanılan limit sistemi ve 2600960 ürün kodu birlikte kontrol edilmelidir.
ASES BİLGİ NOTU
Bu ürün Reed limit sensörü değildir. BFT 2600960 / I105834, PHOBOS motorun manyetik limit sisteminde kullanılan plastik mıknatıs taşıyıcı kutu ve iki adet karşılık mıknatısından oluşan settir. Reed sensör kiti gerekiyorsa ilgili sensör parçası ayrıca kontrol edilmelidir.
Sık Sorulan Sorular
BFT 2600960 nedir?
PHOBOS motorların manyetik limit sisteminde kullanılan mıknatıs taşıyıcı plastik kutu ve iki adet limit karşılık mıknatısından oluşan orijinal BFT yedek parça setidir.
2600960'ın BFT ürün kodu nedir?
BFT ürün kodu I105834'tür.
2600960 paketinde kaç mıknatıs vardır?
Tek motor için kullanılan sette mıknatıs taşıyıcı kutu ile birlikte iki adet limit karşılık mıknatısı bulunur.
2600960 ile 2600723 aynı parça mıdır?
Hayır. 2600960 mıknatıs ve taşıyıcı kutu setidir. 2600723 ise mıknatısların konumunu algılayan Reed sensör kitidir.
Hangi PHOBOS modelleriyle uyumludur?
Yedek parça kaynaklarında PHOBOS BT A25, BT A40, PHOBOS N BT ve PHOBOS N L BT modelleriyle listelenmektedir. Sipariş öncesinde motorun tam modeli kontrol edilmelidir.
