BFT ARES BT A KONTROL SİSTEMİ YEDEK PARÇASI

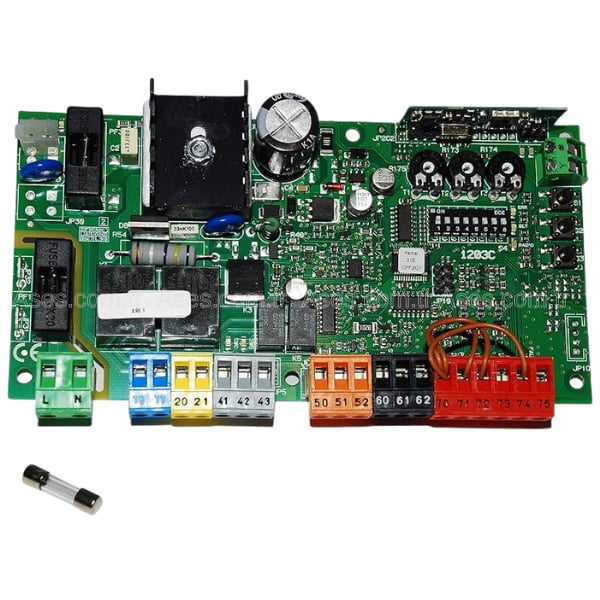

BFT HAMAL ARES – ARES BT A1000 / A1500 Kontrol Ünitesi 2610708 – I700034 10001 – Orijinal Yedek Parça
BFT HAMAL ARES 2610708, ARES BT A serisi yana kayar kapı motorlarında
kullanılan orijinal elektronik kontrol ünitesidir. Tek bir 24V
operatörün hareket, güvenlik, kumanda ve otomatik çalışma
fonksiyonlarının yönetilmesini sağlar.
Parça Kodu
2610708
BFT Referansı
I700034 10001
Kontrol Ünitesi
HAMAL ARES
Uyumlu Seri
ARES BT A1000 / A1500
ARES BT A1000 / A1500 İçin Orijinal HAMAL ARES Kontrol Kartı
BFT 2610708 / I700034 10001, BFT kataloglarında
HAMAL ARES olarak tanımlanan kontrol ünitesidir.
ARES BT A serisi 24V yana kayar kapı operatörlerinin elektronik
yönetiminde kullanılır.
HAMAL ARES; dip-switch ve potansiyometre üzerinden programlama,
entegre çift kanallı radyo alıcısı, D-Track sıkışma önleme sistemi,
açılma-kapanma yavaşlatma ve çeşitli otomatik çalışma fonksiyonlarını
tek kontrol ünitesi üzerinde bir araya getirir.
Teknik ve Fonksiyonel Bilgiler
| Marka | BFT |
| Model | HAMAL ARES |
| Parça Kodu | 2610708 |
| BFT Referansı | I700034 10001 |
| Ürün Tipi | Elektronik Kontrol Ünitesi |
| Uyumlu Seri | ARES BT A |
| Uyumlu Modeller | ARES BT A1000 / A1500 |
| Operatör Sayısı | 1 |
| Kart Beslemesi | 230V Tek Faz |
| Motor Beslemesi | 24V |
| Motor Çıkışı | 80W'a Kadar |
| Programlama | Dip-Switch ve Potansiyometre |
| Radyo Alıcı | Entegre Çift Kanallı |
| Güvenlik Sistemi | D-Track |
| Güvenlik Kenarı Girişi | 8K2 |
| Yavaşlatma | Açılma ve Kapanmada |
| Ürün Niteliği | Orijinal BFT Yedek Parça |
Öne Çıkan Avantajlar
- BFT HAMAL ARES orijinal kontrol ünitesidir
- 2610708 ürün koduyla tanımlanır
- I700034 10001 BFT referansına sahiptir
- ARES BT A serisi için geliştirilmiştir
- Tek bir 24V yana kayar kapı operatörünü yönetir
- Dip-switch üzerinden fonksiyon programlama sağlar
- Potansiyometre ile çalışma ayarları yapılabilir
- Entegre çift kanallı radyo alıcısına sahiptir
- D-Track sıkışma önleme sistemini destekler
- Açılma ve kapanmada yavaşlatma fonksiyonuna sahiptir
- Otomatik kapanma ve yaya açılışını destekler
- Sökülebilir renk kodlu bağlantı terminallerine sahiptir
BFT HAMAL ARES 2610708 Kontrol Ünitesi Ne İşe Yarar?
HAMAL ARES, ARES BT A yana kayar kapı motorunun elektronik
yönetim merkezidir. Kumanda, fotosel ve diğer kontrol
girişlerinden gelen sinyalleri değerlendirerek motorun
açılma, kapanma ve durma hareketlerini yönetir.
BFT 2610708, motor hareketinin yanı sıra
otomatik kapanma, yaya geçişi, hızlı kapanma, açılma-kapanma
yavaşlatması ve D-Track güvenlik fonksiyonlarının yönetiminde
görev yapar.
Kullanım Alanları
- BFT ARES BT A1000 yana kayar kapı motoru
- BFT ARES BT A1500 yana kayar kapı motoru
- ARES BT A serisi 24V otomasyon sistemleri
- Arızalı HAMAL ARES kart değişimleri
- Elektronik kontrol ünitesi yenilemeleri
- Yana kayar kapı motoru bakım işlemleri
- Kontrol sistemi revizyonları
- Orijinal BFT elektronik yedek parça değişimleri
Paket İçeriği ve Fonksiyonu
Ana Ürün
BFT HAMAL ARES Kontrol Ünitesi
Parça Kodu
2610708
BFT Referansı
I700034 10001
Uyumlu Seri
ARES BT A
Motor Sistemi
24V Operatör
Programlama
Dip-Switch + Potansiyometre
Radyo Sistemi
Entegre Çift Kanallı Alıcı
Ana Görev
Motor ve Otomasyon Kontrolü
BFT HAMAL ARES + 2610708 + I700034 10001 + ARES BT A1000 / A1500 + 24V MOTOR KONTROLÜ
Ürün HAMAL ARES elektronik kontrol ünitesidir. Komple ARES motoru,
elektrik motoru, redüksiyon grubu, trafo, limit switch,
dış pinyon veya kremayer ürüne dahil değildir.
HAMAL ARES Kontrol Ünitesi Neden Önemlidir?
ARES BT A motorunun doğru ve güvenli çalışabilmesi için motor
hareketi ile güvenlik girişlerinin koordineli biçimde yönetilmesi
gerekir. HAMAL ARES bu işlemleri gerçekleştiren merkezi elektronik
kontrol ünitesidir.
Kart; motor hareket komutlarını, radyo kumanda sinyallerini,
güvenlik girişlerini ve çalışma parametrelerini değerlendirerek
otomasyon sisteminin programlanan şekilde çalışmasını sağlar.
2610708 Kontrol Kartı Arızasında Hangi Belirtiler Görülebilir?
Kontrol ünitesindeki bir problem motorun komut almaması,
açılma veya kapanma hareketinin başlamaması, kumanda
fonksiyonlarının çalışmaması veya otomatik çalışma
fonksiyonlarında düzensizlik gibi belirtiler oluşturabilir.
Ancak bu belirtiler yalnızca kontrol kartından kaynaklanmayabilir.
Kart beslemesi, motor, limit switch sistemi, fotoseller,
güvenlik girişleri ve bağlantı kabloları da kontrol edilmelidir.
HAMAL ARES ile MERAK Kontrol Kartını Karıştırmayın
BFT HAMAL ARES 2610708, programlama işlemlerinde
dip-switch ve potansiyometre kullanan ARES BT A kontrol ünitesidir.
BFT'nin farklı ARES ve ARES ULTRA modellerinde MERAK serisi
ekranlı kontrol üniteleri de kullanılmaktadır. HAMAL ve MERAK
kartları yalnızca marka ve motor ailesine bakılarak birbirinin
yerine kullanılmamalıdır.
HAMAL ARES ile HAMAL 400 / HAMAL 600 Aynı Kart Değildir
BFT HAMAL ailesinde farklı motor modelleri için ayrı kontrol
ünitesi kodları bulunmaktadır. HAMAL ARES 2610708
ARES BT A serisi için kullanılır.
DEIMOS BT A400 için HAMAL 400 ve DEIMOS BT A600 için HAMAL 600
gibi farklı kontrol kartları bulunmaktadır. Bu nedenle sipariş
sırasında yalnızca HAMAL adına değil, ürün koduna ve motor
modeline bakılmalıdır.
Kontrol Kartı Komple Motor Değildir
BFT 2610708; elektrik motoru, redüksiyon dişlisi, trafo,
limit switch, dış pinyon, kremayer veya komple ARES BT A
motor ünitesi değildir.
Ürün yalnızca ARES BT A otomasyon sisteminin elektronik
yönetiminde kullanılan HAMAL ARES kontrol ünitesidir.
Kontrol Kartı Değişiminden Önce Sistem Kontrol Edilmelidir
Yeni kontrol kartı takılmadan önce besleme gerilimi, motor
bağlantıları, limit switch sistemi, fotoseller, güvenlik
aksesuarları ve terminal bağlantıları kontrol edilmelidir.
Harici bir ekipmandaki kısa devre veya bağlantı hatası yeni
kontrol kartına da zarar verebilir.
Kart değişiminden sonra dip-switch ayarları, potansiyometre
değerleri, güvenlik girişleri ve kumandalar uygun şekilde
ayarlanmalı; motor tam açılma-kapanma çevriminde test edilmelidir.
BFT 2610708 + I700034 10001 + HAMAL ARES + ARES BT A UYUMLULUĞUNU KONTROL EDİN
2610708 kodu BFT kataloglarında HAMAL ARES kontrol ünitesi olarak
listelenmektedir. ARES BT A1000 / A1500 motorlarında değişim
yapmadan önce mevcut motor modelini ve kontrol kartı üzerindeki
referans kodunu karşılaştırınız.
ASES BİLGİ NOTU
BFT 2610708 = I700034 10001 = HAMAL ARES =
ARES BT A kontrol ünitesi. Kart beslemesi 230V tek faz,
motor operatörü 24V sistemdir. Programlama dip-switch ve
potansiyometre üzerinden gerçekleştirilir.
Sık Sorulan Sorular
BFT 2610708 hangi kontrol kartıdır?
2610708, BFT HAMAL ARES kontrol ünitesidir.
BFT referansı I700034 10001 olarak geçmektedir.
HAMAL ARES hangi motorlarda kullanılır?
BFT ARES BT A serisi yana kayar kapı motorlarında,
özellikle ARES BT A1000 ve ARES BT A1500 uygulamalarında
kullanılan kontrol ünitesidir.
HAMAL ARES ekranlı bir kontrol kartı mıdır?
Hayır. HAMAL ARES kontrol ünitesinde programlama
dip-switch ve potansiyometre üzerinden gerçekleştirilir.
2610708 kartında radyo alıcısı bulunur mu?
Evet. HAMAL ARES kontrol ünitesinde entegre çift kanallı
radyo alıcısı bulunmaktadır.
HAMAL ARES ile HAMAL 400 ve HAMAL 600 aynı mıdır?
Hayır. HAMAL ailesindeki kontrol kartları motor modeline
göre farklı ürün kodlarına sahiptir. 2610708 HAMAL ARES,
ARES BT A serisi için kullanılan kontrol ünitesidir.
