BFT DEIMOS MEKANİK YEDEK PARÇASI

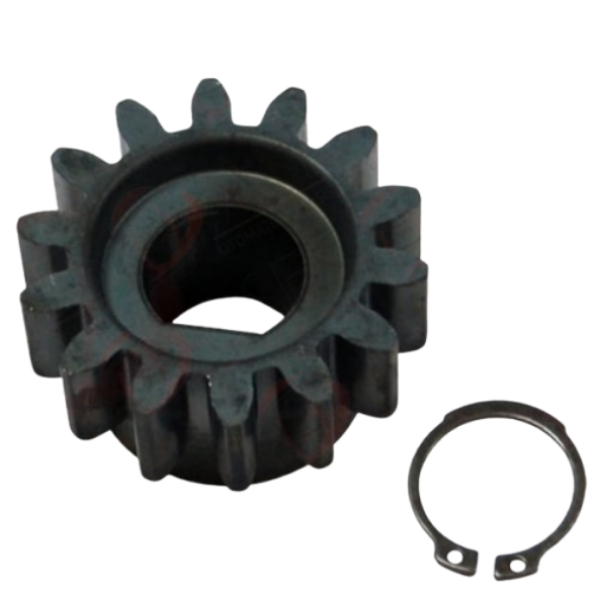

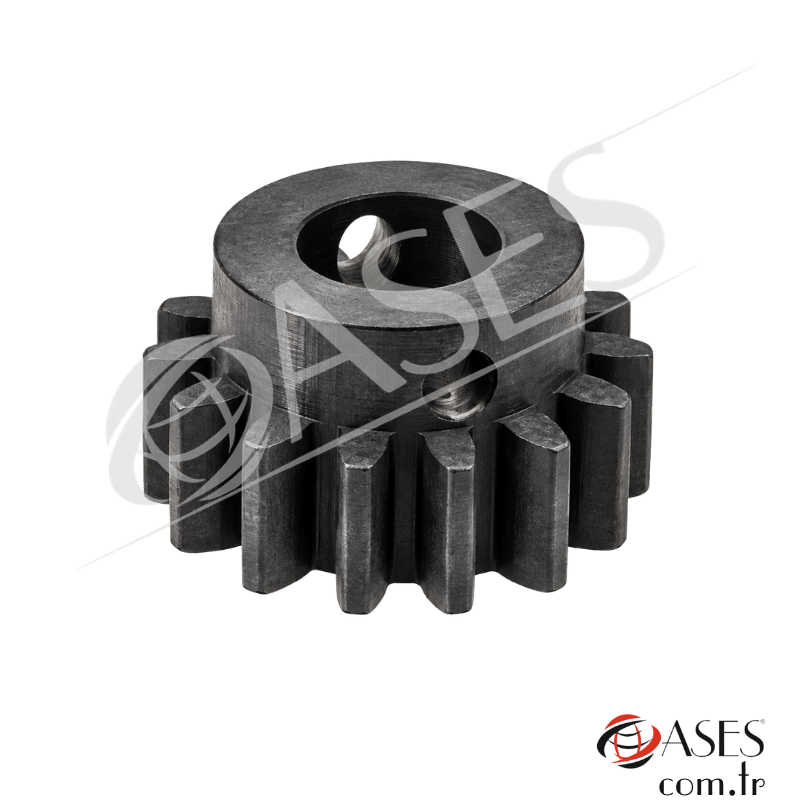

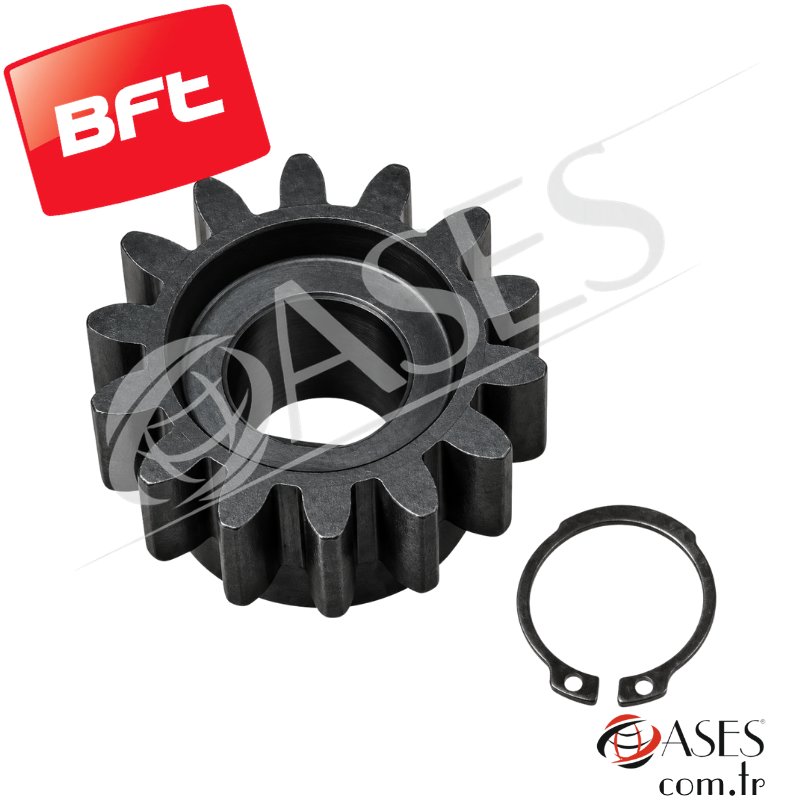

BFT DEIMOS 14 Diş Sekmanlı Dış Dişli 2601439 – Orijinal Yedek Parça
BFT 2601439, DEIMOS yana kayar kapı motorlarında motor hareketini kremayere aktaran çıkış bölümünde kullanılan 14 dişli dış pinyon dişlisidir. BFT I098932 referanslı Z14 pinyon, düzleştirilmiş mil bağlantı yapısına sahiptir ve yedek sekman ile birlikte kullanılır.
Parça Kodu 2601439
BFT Referansı I098932
Dişli Tipi Z14 – 14 Diş Pinyon
Bağlantı Tipi Düz Mil + Sekman
DEIMOS Motor Hareketini Kremayere Aktaran Z14 Dış Pinyon
BFT 2601439 / I098932, DEIMOS serisi yana kayar kapı motorlarında kullanılan 14 dişli dış çıkış pinyonudur. Teknik tanımı Pignone Z14 Spianato olarak geçmektedir.
Motor ve redüksiyon grubundan gelen dönme hareketinin kremayere aktarılmasında görev yapan pinyon, kapının doğrusal olarak açılıp kapanmasını sağlayan mekanik aktarım sisteminin önemli parçalarından biridir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
BFT |
| Parça Kodu |
2601439 |
| BFT Referansı |
I098932 |
| Teknik Tanım |
Pignone Z14 Spianato |
| Ürün Tipi |
Dış Çıkış Pinyon Dişlisi |
| Diş Sayısı |
14 Diş – Z14 |
| Mil Tipi |
Düzleştirilmiş Mil Bağlantısı |
| Sabitleme |
Sekman / Seeger |
| Ana Fonksiyon |
Motor Hareketini Kremayere Aktarma |
| Sistem Tipi |
Yana Kayar Kapı Motoru |
| Uyumlu Seri |
DEIMOS / COMPAT / LEM |
| DEIMOS BT |
DEIMOS BT A600 |
| DEIMOS ULTRA |
DEIMOS ULTRA BT A600 |
| DEIMOS AC |
DEIMOS AC A600 / AC A800 |
| Elektronik Parça mı? |
Hayır |
| Ürün Niteliği |
Orijinal BFT Yedek Parça |
Öne Çıkan Avantajlar
- 2601439 uluslararası ürün koduyla tanımlanır
- BFT I098932 yedek parça referansına sahiptir
- Z14 yapısıyla 14 adet dişe sahiptir
- Yana kayar motorun dış çıkış pinyonu olarak görev yapar
- Motor hareketini doğrudan kremayere aktarır
- Düzleştirilmiş çıkış mili yapısına uygun olarak tasarlanmıştır
- Yedek Seeger / sekman ile birlikte kullanılır
- DEIMOS BT A600 sistemlerinde kullanılır
- DEIMOS ULTRA BT A600 sistemlerinde kullanılır
- DEIMOS AC A600 ve AC A800 modellerinde kullanılır
- COMPAT ve LEM serilerinde de uygun uygulamaları bulunur
BFT 2601439 Z14 Dış Dişli Ne İşe Yarar?
Yana kayar kapı motorunda elektrik motorunun oluşturduğu hareket redüksiyon mekanizmasından geçerek çıkış miline aktarılır. Çıkış milinde bulunan dış pinyon ise kremayer dişlerine temas ederek dönme hareketini kapının doğrusal hareketine dönüştürür.
BFT 2601439 Z14 pinyon, bu aktarım zincirinin kremayerle doğrudan çalışan parçasıdır. Pinyonun 14 dişi kremayer dişleriyle çalışarak kapının açılma ve kapanma yönündeki hareketinin aktarılmasını sağlar.
Kullanım Alanları
- BFT DEIMOS eski tip düz milli uygulamalar
- BFT DEIMOS BT A600
- BFT DEIMOS ULTRA BT A600
- BFT DEIMOS AC A600
- BFT DEIMOS AC A800
- BFT COMPAT uygun düz milli versiyonlar
- BFT LEM uygun düz milli versiyonlar
- Dış pinyon dişlisi yenilemeleri
- Kremayer-pinyon aktarım sistemi revizyonları
- Yana kayar kapı motoru mekanik bakım uygulamaları
Paket İçeriği ve Fonksiyonu
Ana Ürün BFT Z14 Dış Pinyon Dişlisi
Parça Kodu 2601439
BFT Referansı I098932
Dişli Yapısı Z14 – 14 Diş
Sabitleme Parçası Yedek Seeger / Sekman Dahil
Mil Bağlantısı Düzleştirilmiş Mil Tipi
Aktarım Fonksiyonu Motor Hareketini Kremayere Aktarır
Parça Grubu DEIMOS Mekanik Aktarma Yedek Parçası
BFT 2601439 + I098932 + Z14 + 14 DİŞ + DÜZ MİL + SEKMANLI DIŞ PİNYON
Ürün Z14 dış çıkış pinyon dişlisidir ve yedek Seeger / sekman ile birlikte kullanılmaktadır. Komple çıkış mili, redüksiyon grubu, iç plastik dişli, kremayer veya komple DEIMOS motoru değildir.
DEIMOS Motorunda 14 Diş Dış Pinyon Neden Önemlidir?
Dış pinyon, motor ile kapı üzerindeki kremayer arasında doğrudan mekanik temas sağlayan parçadır. Motorun oluşturduğu torkun kapıya aktarılması bu dişli üzerinden gerçekleşir.
Pinyon dişlerinin sağlıklı olması, kremayerle doğru şekilde kavraşması ve çıkış milinde uygun şekilde sabitlenmesi; kapının düzenli hareket etmesi açısından önemlidir.
2601439 Pinyon Aşındığında Hangi Belirtiler Görülebilir?
Pinyon dişlerinde aşınma veya hasar oluşması durumunda kremayerle kavrama düzensizleşebilir. Hareket sırasında atlama, vuruntu, anormal mekanik ses veya kapının hareketinde düzensizlik gibi belirtiler görülebilir.
Bu tür problemlerde yalnızca dış pinyon değil; kremayer dişleri, çıkış mili, mil burçları ve redüksiyon sistemindeki mekanik boşluklar da birlikte kontrol edilmelidir.
2601439 ile DEIMOS BT A400 Pinyonu Aynı Değildir
BFT 2601439 / I098932, özellikle düz milli Z14 pinyon kullanılan DEIMOS uygulamaları ile DEIMOS BT A600 ve DEIMOS ULTRA BT A600 gibi modeller için listelenmektedir.
DEIMOS BT A400 ve DEIMOS ULTRA BT A400 için farklı pinyon referansları bulunabildiğinden yalnızca diş sayısına bakılarak seçim yapılmamalıdır. Motor modeli ve çıkış mili yapısı mutlaka kontrol edilmelidir.
İç Plastik Dişli veya Redüksiyon Dişlisi Değildir
BFT 2601439, motor gövdesinin içerisinde çalışan iç redüksiyon dişlisi değildir. Bu parça motorun dış kısmında, çıkış milinde bulunan ve kremayerle doğrudan çalışan 14 dişli dış pinyondur.
İç redüksiyon dişlisi, çıkış mili, mil burcu ve dış pinyon birbirinden farklı mekanik yedek parçalardır. Arıza tespiti sırasında hangi parçanın hasarlı olduğu doğru belirlenmelidir.
Değişim Öncesinde Pinyon, Mil ve Kremayer Kontrol Edilmelidir
2601439 değişimi öncesinde mevcut pinyonun dişleri, çıkış milinin fiziksel durumu, milde boşluk olup olmadığı ve kremayer dişlerinin aşınma durumu kontrol edilmelidir.
Yeni pinyon monte edildikten sonra sekmanın doğru şekilde yerleştiği, pinyonun çıkış milinde uygun şekilde sabitlendiği ve kremayer-pinyon arasındaki çalışma boşluğunun doğru ayarlandığı kontrol edilmelidir.
BFT 2601439 + I098932 + Z14 DÜZ MİLLİ DIŞ PİNYON UYUMLULUĞUNU KONTROL EDİN
2601439; DEIMOS, DEIMOS BT A600, DEIMOS ULTRA BT A600, DEIMOS AC A600, DEIMOS AC A800 ile uygun COMPAT ve LEM uygulamalarında kullanılan Z14 düz milli pinyondur. Sipariş öncesinde motor modelini, üretim versiyonunu ve mevcut çıkış mili bağlantı yapısını kontrol ediniz.
ASES BİLGİ NOTU
BFT 2601439 = I098932 = Pignone Z14 Spianato = 14 diş düz milli dış pinyon. Yedek Seeger / sekman ile birlikte kullanılır. İç redüksiyon dişlisi değildir; motor hareketini kremayere aktaran dış çıkış dişlisidir.
Sık Sorulan Sorular
BFT 2601439 kaç dişlidir?
2601439, BFT teknik tanımında Z14 olarak belirtilen 14 dişli dış çıkış pinyonudur.
2601439 DEIMOS BT A600 ile uyumlu mudur?
Evet. BFT 2601439 / I098932 Z14 pinyon, DEIMOS BT A600 için listelenen yedek parçalardan biridir.
DEIMOS ULTRA BT A600 ile kullanılabilir mi?
Evet. DEIMOS ULTRA BT A600, 2601439 Z14 düz milli pinyonun listelenen uygulamaları arasındadır.
Sekman ürüne dahil midir?
2601439 yedek pinyon kiti için yedek Seeger / sekman dahil olarak belirtilmektedir.
Sipariş öncesinde ne kontrol edilmelidir?
Mevcut motor modeli, pinyonun 14 dişli Z14 yapıda olması, çıkış milinin düzleştirilmiş bağlantı tipine sahip olması ve 2601439 / I098932 referansının mevcut parçayla eşleşmesi kontrol edilmelidir.
