BFT YANA KAYAR KAPI KREMAYER SETİ
BFT CVZ-S 30×8 mm Galvanizli Çelik Kremayer Dişli 4 Metre (4×1 Metre) 2611083 – N999320
BFT CVZ-S 2611083 / N999320, yana kayar kapı otomasyonlarında motor pinyonunun dönme hareketini kapıya aktarmak için kullanılan Modül 4 çelik kremayer dişlidir. Bu satış seçeneğinde 4 adet 1 metrelik orijinal BFT CVZ-S birlikte sunularak toplam 4 metre kremayer uzunluğu sağlanır.
BFT Ürün Kodu 2611083
BFT Referansı N999320
Toplam Uzunluk 4 Metre
Paket Yapısı 4 Adet × 1 Metre

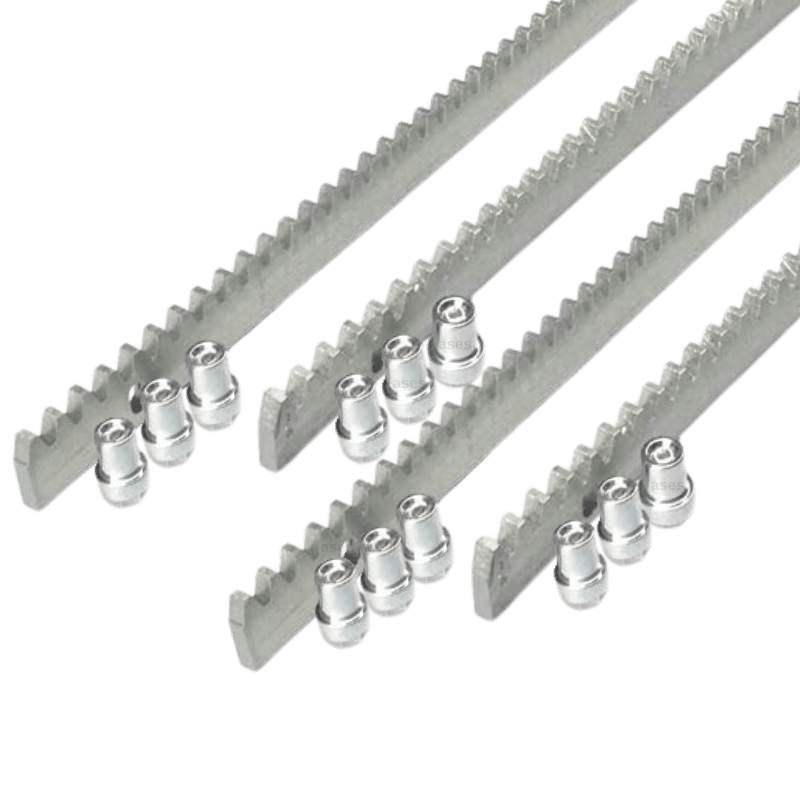

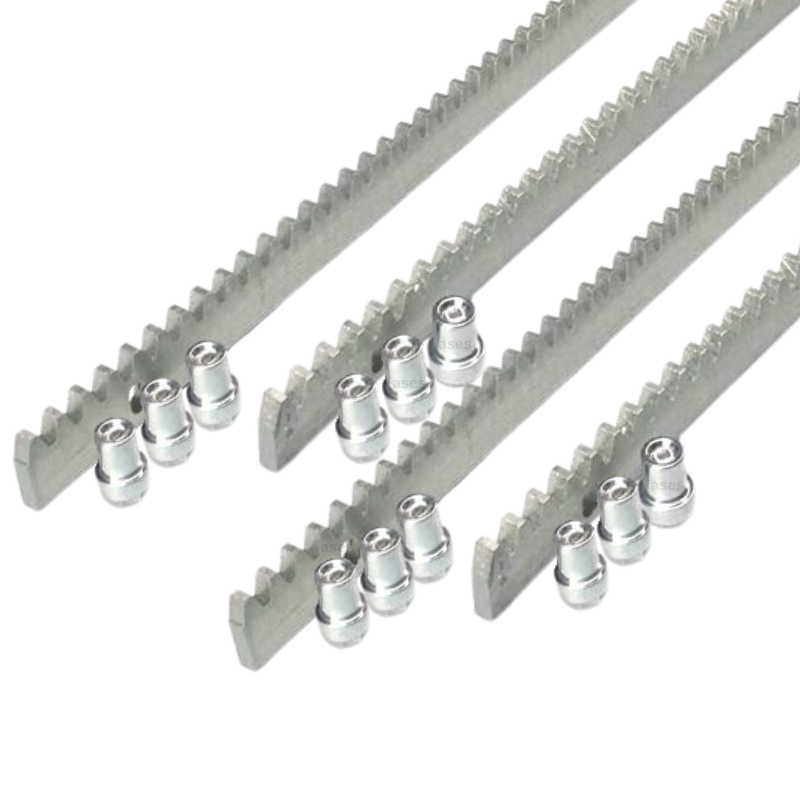

4 Metre Orijinal BFT CVZ-S Çelik Kremayer Seti
BFT CVZ-S / N999320 / 2611083, 30×8 mm kesite ve Modül 4 diş geometrisine sahip 1 metrelik çelik kremayerdir. Yana kayar kapı motorunun pinyon hareketini kapıya aktararak kapının ray üzerinde açılıp kapanmasını sağlar.
Bu ürün seçeneğinde 4 adet 1 metrelik CVZ-S birlikte sunulur. Böylece toplam 4 metre uzunluğunda kremayer hattı oluşturulabilir. CVZ-S, destekler üzerinden vidalı bağlantı sistemiyle monte edilir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
BFT |
| Model |
CVZ-S |
| BFT Ürün Kodu |
2611083 |
| BFT Referansı |
N999320 |
| Ürün Tipi |
Çelik Kremayer Dişli Seti |
| Kesit Ölçüsü |
30 × 8 mm |
| Diş Modülü |
Modül 4 |
| Tek Parça Uzunluğu |
1 Metre |
| Paket Adedi |
4 Adet |
| Toplam Uzunluk |
4 Metre |
| Malzeme |
Çelik |
| Yüzey |
Galvanizli / Çinko Kaplı |
| Montaj Tipi |
Destekler Üzerinden Vidalı Montaj |
| Katalog Kapasitesi |
Maksimum 800 kg |
| Ana Fonksiyon |
Motor Hareketini Kapıya Aktarmak |
| Ürün Niteliği |
Orijinal BFT Ürünü |
Öne Çıkan Avantajlar
- Orijinal BFT CVZ-S kremayerlerden oluşur
- 2611083 ürün koduna sahiptir
- N999320 BFT referansıyla tanımlanır
- 4 adet 1 metrelik kremayer içerir
- Toplam 4 metre uzunluk sağlar
- 30×8 mm çelik kesit yapısına sahiptir
- Modül 4 diş geometrisine sahiptir
- Galvanizli çelik yapıdadır
- Destekler üzerinden vidalı montaj yapılır
- Modüler yapısıyla kremayer hattı oluşturmayı kolaylaştırır
BFT CVZ-S 4 Metre Kremayer Seti Ne İşe Yarar?
Yana kayar kapı motorunun üzerinde bulunan pinyon dişlisi dönerek kapının hareketini oluşturur. Bu dönme hareketinin kapıya aktarılabilmesi için kapı gövdesine uygun bir kremayer hattı monte edilmesi gerekir.
BFT CVZ-S kremayerler motor pinyonuyla kavraşarak dönme hareketini doğrusal kapı hareketine dönüştürür. Bu pakette dört adet 1 metrelik parça kullanılarak toplam 4 metre kremayer hattı oluşturulur.
Kullanım Alanları
- Yana kayar bahçe kapıları
- Villa ve müstakil konut girişleri
- Site araç giriş kapıları
- Apartman otopark girişleri
- Ticari işletme kapıları
- Garaj ve otopark girişleri
- Modül 4 pinyonlu uygun kayar kapı motorları
- Yeni yana kayar kapı otomasyonu kurulumları
- Mevcut çelik kremayer hattının yenilenmesi
Paket İçeriği ve Fonksiyonu
Paket İçeriği 4 Adet BFT CVZ-S
Her Parça 1 Metre
Toplam Uzunluk 4 Metre
BFT Ürün Kodu 2611083
BFT Referansı N999320
Kesit 30 × 8 mm
Diş Sistemi Modül 4
Montaj Vidalı / Destekli
PAKET: 4 ADET × 1 METRE BFT CVZ-S = TOPLAM 4 METRE KREMAYER
BFT CVZ-S'nin standart parça uzunluğu 1 metredir. Bu satış seçeneğinde aynı üründen 4 adet birlikte sunularak toplam 4 metre kremayer uzunluğu elde edilir.
Neden 4 Metre Tek Parça Değil, 4×1 Metre?
BFT CVZ-S'nin standart üretim uzunluğu 1 metredir. Bu nedenle 4 metrelik satış seçeneği tek parça 4 metre kremayer anlamına gelmez.
Paket 4 adet orijinal BFT CVZ-S kremayerden oluşur. Dört parça art arda monte edilerek toplam 4 metre uzunluğunda kremayer hattı oluşturulur.
4 Parçanın Doğru Hizalanması Neden Önemlidir?
Birden fazla kremayer art arda monte edilirken parçaların birleşim noktalarında diş adımının kesintisiz devam etmesi gerekir. Motor pinyonu bir parçadan diğerine geçerken takılmadan ve darbe almadan ilerlemelidir.
Yanlış hizalama; kapıda vuruntu, titreşim, anormal ses ve pinyon-kremayer dişlerinde düzensiz aşınmaya neden olabilir. Bu nedenle dört parçanın tamamı aynı eksende ve doğru pinyon mesafesinde monte edilmelidir.
30×8 mm ve Modül 4 Ne Anlama Gelir?
30×8 mm, CVZ-S kremayerin çelik gövde kesitini ifade eder. Bu ölçü ürünün fiziksel profil yapısını tanımlar.
Modül 4 ise kremayer dişlerinin geometrisini belirler. Kremayerin doğru çalışması için motor üzerindeki pinyon dişlisinin de Modül 4 sistemle uyumlu olması gerekir.
Vidalı Montaj Yapısı Ne Sağlar?
BFT CVZ-S, kaynaklı montaj yerine destekler üzerinden vidalı sabitleme için tasarlanmıştır. Bu yapı montaj sırasında kremayer yüksekliğinin pinyona göre ayarlanmasına imkan verir.
Montaj tamamlandıktan sonra dört parçanın tamamında pinyon-kremayer kavraması ve kapının tüm hareket mesafesi kontrol edilmelidir.
CVZ-S ile CVZ Arasındaki Fark Nedir?
CVZ-S N999320 / 2611083, 30×8 mm kesitli, Modül 4 ve 1 metre uzunluğunda çelik kremayerdir. BFT katalog kapasitesi maksimum 800 kg olarak belirtilir.
CVZ D571053 ise 30×12 mm kesitli, yine Modül 4 ve 1 metre uzunluğunda farklı bir çelik kremayerdir. CVZ için katalog kapasitesi maksimum 1000 kg olarak belirtilmektedir.
Bu nedenle CVZ-S ile CVZ isimleri benzer olsa da kesit ölçüleri ve katalog kapasite değerleri farklıdır.
CVZ-S ile CFZ Arasındaki Fark Nedir?
CVZ-S 30×8 mm kesitli, 1 metre uzunluğunda ve destekler üzerinden vidalı olarak monte edilen Modül 4 çelik kremayerdir.
BFT CFZ ise 22×22 mm kesitli, 2 metre uzunluğunda ve kaynaklı montaj için tasarlanmış farklı bir Modül 4 çelik kremayerdir. Dolayısıyla montaj yöntemleri ve fiziksel yapıları birbirinden farklıdır.
800 kg Kapasite Ne Anlama Gelir?
BFT teknik kataloğunda CVZ-S için maksimum 800 kg kapasite belirtilmektedir.
Bu değer kremayerin katalog kapasite tanımıdır. Komple yana kayar kapı sisteminin gerçek kapasitesi; kullanılan motorun, pinyonun, kapı konstrüksiyonunun, teker ve ray sisteminin teknik sınırlarına göre ayrıca değerlendirilmelidir.
Hatalı Montajda Hangi Belirtiler Görülebilir?
Kremayer yüksekliğinin yanlış ayarlanması, bağlantıların gevşemesi veya parçaların birleşim noktalarında diş adımının bozulması kapının çalışma karakterini etkileyebilir.
Bu durumda vuruntu, titreşim, anormal mekanik ses, düzensiz hareket veya pinyon ve kremayer dişlerinde erken aşınma görülebilir.
Motor veya Pinyon Dişlisi Değildir
BFT CVZ-S 2611083, yana kayar kapı motoru veya motor üzerindeki çıkış pinyonu değildir.
Ürün kapı gövdesine monte edilen çelik kremayer dişlidir. Bu pakette 4 adet 1 metrelik CVZ-S bulunur. Motor ve motor pinyonu pakete dahil değildir.
Montaj Öncesinde Neler Kontrol Edilmelidir?
Mevcut motorun pinyonunun Modül 4 uyumluluğu, kapının toplam hareket mesafesi ve ihtiyaç duyulan kremayer uzunluğu kontrol edilmelidir.
Montaj sırasında dört kremayerin yatay hizası, pinyonla kavrama mesafesi ve parçalar arasındaki diş devamlılığı kontrol edilmelidir. Kapı manuel olarak hareket ettirilerek pinyonun kremayer hattının tamamında düzgün ilerlediği doğrulanmalıdır.
BFT CVZ-S + 2611083 + N999320 + MODÜL 4 UYUMLULUĞUNU KONTROL EDİN
Bu ürün 4 adet 1 metrelik BFT CVZ-S N999320 / 2611083 kremayerden oluşur ve toplam 4 metre uzunluk sağlar. Her parça 30×8 mm kesitli, Modül 4 çelik kremayerdir. Sipariş öncesinde motor pinyonunun Modül 4 uyumluluğu ve ihtiyaç duyulan toplam kremayer uzunluğu kontrol edilmelidir.
ASES BİLGİ NOTU
4 METRE PAKET = 4 ADET × 1 METRE BFT CVZ-S. BFT ürün kodu 2611083, üretici referansı N999320'dir. Her parça 30×8 mm kesitli, Modül 4 ve 1 metre uzunluğundadır. Dört parça birlikte toplam 4 metre kremayer hattı oluşturur.
Sık Sorulan Sorular
Bu ürün 4 metre tek parça mı?
Hayır. Paket içerisinde 4 adet 1 metrelik orijinal BFT CVZ-S kremayer bulunur. Toplam uzunluk 4 metredir.
BFT 2611083 ürününün doğru modeli nedir?
2611083 ürün kodu BFT CVZ-S modeline aittir. BFT referansı N999320'dir.
CVZ-S'nin ölçüsü ve diş modülü nedir?
Her parça 30×8 mm kesite ve Modül 4 diş geometrisine sahiptir.
CVZ-S kaynakla mı monte edilir?
Hayır. CVZ-S destekler üzerinden vidalı montaj için tasarlanmıştır.
CVZ-S'nin katalog kapasitesi nedir?
BFT teknik kataloğunda CVZ-S için maksimum 800 kg kapasite belirtilmektedir. Komple sistem kapasitesi kullanılan motor ve diğer mekanik bileşenlere göre ayrıca değerlendirilmelidir.
