BFT YANA KAYAR KAPI KREMAYER AKSESUARI

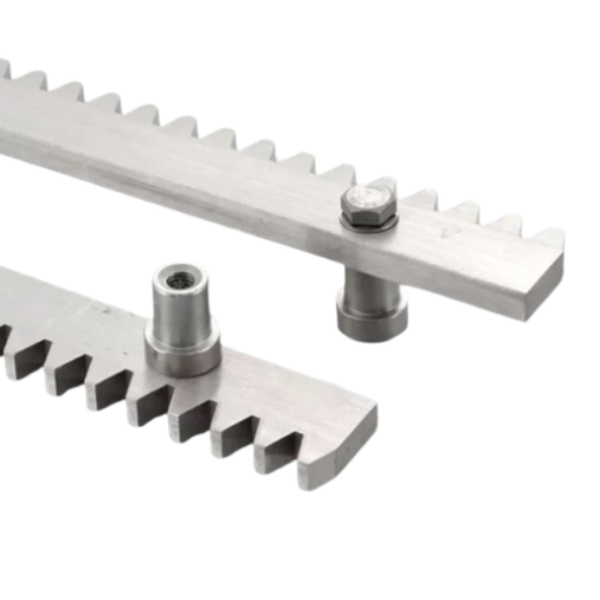

BFT CVZ 30×12 mm Çelik Kremayer Dişli 1 Metre 2600067 – D571053
BFT CVZ 2600067 / D571053, yana kayar kapı otomasyonlarında
motor pinyonunun dönme hareketini kapıya aktarmak için kullanılan
orijinal BFT çelik kremayer dişlidir. 30×12 mm güçlü kesiti,
Modül 4 diş yapısı ve 1 metre modüler uzunluğuyla uygun yana
kayar kapı motorlarında sağlam mekanik hareket aktarımı sağlar.
BFT Ürün Kodu
2600067
BFT Referansı
D571053
Ölçü / Uzunluk
30×12 mm / 1 Metre
Diş Sistemi
Modül 4
Yana Kayar Kapılar İçin Orijinal BFT CVZ Kremayer
BFT CVZ / 2600067 / D571053,
yana kayar kapı otomasyonlarında motor ile hareketli kapı
gövdesi arasındaki mekanik aktarımı sağlayan çelik kremayerdir.
Motor üzerindeki uygun pinyon dişlisi CVZ üzerindeki dişlerle
kavraşarak kapının ray üzerinde hareket etmesini sağlar.
BFT teknik dokümanlarında CVZ; 30×12 mm kesit,
1 metre uzunluk, Modül 4 diş yapısı ve maksimum 1000 kg
kapasite ile tanımlanmaktadır. Kremayer,
destekler üzerinden vidalı olarak monte edilir.
Teknik ve Fonksiyonel Bilgiler
| Marka | BFT |
| Model | CVZ |
| BFT Ürün Kodu | 2600067 |
| BFT Referansı | D571053 |
| Ürün Tipi | Çelik Kremayer Dişli |
| Kesit Ölçüsü | 30 × 12 mm |
| Uzunluk | 1 Metre |
| Diş Modülü | Modül 4 |
| Malzeme | Çelik |
| Montaj Tipi | Destekler Üzerinden Vidalı Montaj |
| Maksimum Kapasite | 1000 kg |
| Kullanım Alanı | Yana Kayar Kapı Otomasyonları |
| Ana Fonksiyon | Motor Hareketini Kapıya Aktarmak |
| Ürün Niteliği | Orijinal BFT Ürünü |
Öne Çıkan Avantajlar
- Orijinal BFT CVZ kremayer dişlidir
- 2600067 ürün koduna sahiptir
- D571053 BFT üretici referansıyla tanımlanır
- 30×12 mm güçlü çelik kesite sahiptir
- 1 metre modüler uzunluktadır
- Modül 4 diş geometrisine sahiptir
- Destekler üzerinden vidalı montaj yapılır
- BFT tarafından maksimum 1000 kg kapasiteyle tanımlanmıştır
- Birden fazla parça art arda kullanılarak hat uzatılabilir
- Yana kayar kapı motorlarında güçlü mekanik aktarım sağlar
BFT CVZ 2600067 Ne İşe Yarar?
Yana kayar kapı motorunun ürettiği dönme hareketinin kapının
doğrusal hareketine dönüştürülebilmesi için motor pinyonu ile
kapı gövdesi arasında mekanik bir aktarım hattı gerekir.
BFT CVZ kapıya sabitlenir ve motor üzerindeki
Modül 4 uyumlu pinyon dişlisiyle kavraşır. Pinyon döndükçe
kremayer üzerinde ilerleyerek kapının açılmasını veya
kapanmasını sağlar.
Kullanım Alanları
- Yana kayar bahçe kapıları
- Site araç giriş kapıları
- Villa ve müstakil konut girişleri
- Apartman otopark kapıları
- Ticari işletme girişleri
- Fabrika ve depo kayar kapıları
- Orta ve ağır sınıf kayar kapı uygulamaları
- Modül 4 pinyon kullanan uygun motor sistemleri
- Mevcut çelik kremayer hattının yenilenmesi
Paket İçeriği ve Fonksiyonu
Ana Ürün
1 Adet BFT CVZ
Uzunluk
1 Metre
BFT Ürün Kodu
2600067
BFT Referansı
D571053
Kesit
30 × 12 mm
Diş Sistemi
Modül 4
Malzeme
Çelik
Ana Fonksiyon
Motor Hareketini Kapıya Aktarmak
BFT CVZ + 2600067 + D571053 + 30×12 mm + 1 METRE + MODÜL 4
Ürün 1 metre uzunluğunda orijinal BFT CVZ kremayerdir.
Kapının hareket mesafesine göre birden fazla CVZ parça
art arda monte edilerek gerekli toplam kremayer
uzunluğu oluşturulabilir.
30×12 mm Yapı Neden Önemlidir?
30×12 mm, CVZ kremayerin çelik gövde
kesit ölçüsüdür. Bu fiziksel yapı CVZ'yi BFT'nin daha ince
30×8 mm CVZ-S modelinden ayıran temel özelliklerden biridir.
BFT, 30×12 mm CVZ modelini maksimum 1000 kg kapasiteyle
tanımlarken 30×8 mm CVZ-S modelini maksimum 800 kg
kapasiteyle tanımlar.
Modül 4 Diş Yapısı Ne Anlama Gelir?
Modül 4, kremayer ve pinyon üzerindeki
dişlerin geometrik ölçüsünü ifade eder. Motor pinyonu ile
kremayerin doğru kavraşabilmesi için diş modüllerinin
birbirine uygun olması gerekir.
Bu nedenle BFT CVZ kullanılmadan önce mevcut motorun
çıkış pinyonunun Modül 4 kremayerle uyumlu olduğu
kontrol edilmelidir.
CVZ ile CVZ-S Arasındaki Fark Nedir?
BFT CVZ D571053 / 2600067,
30×12 mm kesite sahip Modül 4 çelik kremayerdir ve
BFT tarafından maksimum 1000 kg kapasiteyle tanımlanır.
BFT CVZ-S N999320 ise 30×8 mm
kesite sahip Modül 4 çelik kremayerdir ve maksimum
800 kg kapasiteyle tanımlanır.
Her iki ürün de 1 metre uzunluğundadır ancak fiziksel
kesitleri ve katalog kapasite değerleri birbirinden farklıdır.
CVZ ile CFZ Arasındaki Fark Nedir?
BFT CVZ, 30×12 mm kesitli ve 1 metre
uzunluğunda Modül 4 çelik kremayerdir. Destekler
üzerinden vidalı montaj için tasarlanmıştır.
BFT CFZ D571054 ise 22×22 mm kesitli ve
2 metre uzunluğunda Modül 4 galvanizli çelik
kremayerdir ve kaynaklı montaj için tasarlanmıştır.
1000 kg Kapasite Ne Anlama Gelir?
BFT teknik dokümanlarında CVZ için
maksimum 1000 kg yük kapasitesi
belirtilmektedir.
Bu değer CVZ kremayerin katalog kapasite tanımıdır.
Komple otomasyon sisteminin gerçek kapı ağırlığı kapasitesi;
kullanılan motor, pinyon, kapı konstrüksiyonu, ray ve
teker sisteminin teknik sınırlarına göre ayrıca belirlenmelidir.
CVZ Kremayer Hatalı Monte Edilirse Hangi Belirtiler Görülebilir?
Kremayer-pinyon yüksekliğinin yanlış ayarlanması,
kremayerin ekseninin bozuk olması veya birden fazla
parçanın birleşim noktalarında diş adımının doğru
devam etmemesi çalışma sorunlarına neden olabilir.
Kapıda vuruntu, titreşim, düzensiz ilerleme, anormal
mekanik ses veya pinyon-kremayer dişlerinde erken
aşınma görülebilir.
Motor Pinyonu veya Komple Motor Değildir
BFT CVZ 2600067, motorun üzerinde
bulunan yuvarlak pinyon dişlisi veya komple yana kayar
kapı motoru değildir.
Ürün, kapı gövdesine monte edilen
1 metre uzunluğunda doğrusal çelik kremayer
dişlidir. Motor üzerindeki uygun pinyon,
CVZ ile kavraşarak kapının hareket etmesini sağlar.
Montaj Öncesinde Neler Kontrol Edilmelidir?
Motor pinyonunun Modül 4 uyumluluğu, kapının toplam
hareket mesafesi ve ihtiyaç duyulan kremayer uzunluğu
sipariş öncesinde kontrol edilmelidir.
Montaj sırasında CVZ'nin pinyona göre yüksekliği,
yatay hizası ve bağlantı desteklerinin sağlamlığı
kontrol edilmelidir. Birden fazla kremayer kullanılacaksa
parçaların birleşim noktalarında diş adımının kesintisiz
devam etmesine dikkat edilmelidir.
BFT CVZ + 2600067 + D571053 + MODÜL 4 UYUMLULUĞUNU KONTROL EDİN
BFT CVZ D571053 / 2600067; 30×12 mm kesitli,
1 metre uzunluğunda ve Modül 4 çelik kremayerdir.
BFT tarafından destekler üzerinden vidalı montaj ve
maksimum 1000 kg kapasiteyle tanımlanmaktadır.
Sipariş öncesinde motor pinyonunun Modül 4 uyumluluğu
kontrol edilmelidir.
ASES BİLGİ NOTU
BFT 2600067 = D571053 = CVZ.
Ürün 30×12 mm kesite, Modül 4 diş yapısına ve
1 metre uzunluğa sahip orijinal BFT çelik kremayerdir.
BFT teknik dokümanlarında destekler üzerinden vidalı
montaj ve maksimum 1000 kg kapasiteyle tanımlanır.
Sık Sorulan Sorular
BFT 2600067 hangi üründür?
2600067 iç ürün kodu, BFT D571053 referanslı
CVZ 30×12 mm çelik kremayer dişliye aittir.
BFT CVZ kaç metre uzunluğundadır?
Her CVZ kremayer 1 metre uzunluğundadır.
Kapının ihtiyacına göre birden fazla parça
art arda kullanılabilir.
CVZ'nin ölçüsü ve diş modülü nedir?
CVZ 30×12 mm kesite ve Modül 4 diş
geometrisine sahiptir.
BFT CVZ kaynakla mı monte edilir?
Hayır. BFT teknik dokümanında CVZ, destekler
üzerinden vidalı montaj için tasarlanmış
çelik kremayer olarak tanımlanır.
BFT CVZ kaç kg kapasiteye sahiptir?
BFT teknik dokümanlarında CVZ için maksimum
1000 kg kapasite belirtilmektedir. Komple kapı
sisteminin gerçek kapasitesi kullanılan motor
ve diğer mekanik bileşenlere göre ayrıca değerlendirilmelidir.
