BFT ARES / ICARO MEKANİK YEDEK PARÇASI

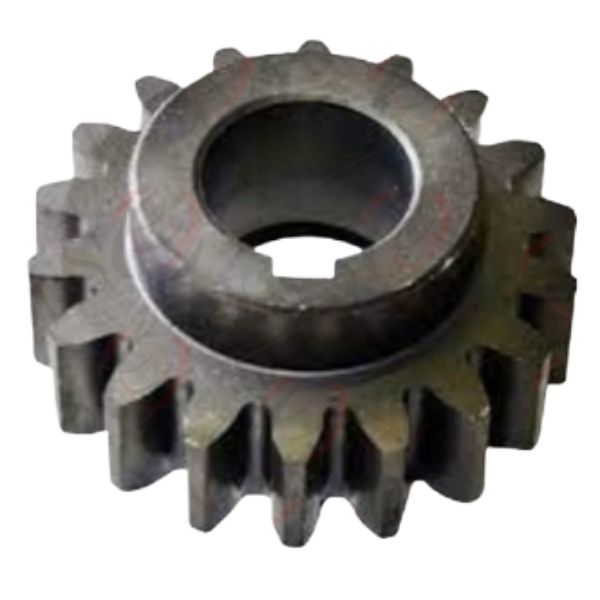

BFT ARES / ICARO 18 Diş Dış Pinyon 2600663 – Orijinal Yedek Parça
BFT 2600663, ARES, ICARO ve URANO serisi yana kayar kapı motorlarında
kullanılan 18 dişli dış çıkış pinyonudur. I100080 10001 BFT referansına
sahip olan parça; D.80, M4 ve Z18 teknik tanımlarıyla motorun mekanik
hareketini kremayere aktaran çıkış sisteminde görev yapar.
Parça Kodu
2600663
BFT Referansı
I100080 10001
Dişli Yapısı
M4 / Z18 – 18 Diş
Uyumlu Sistem
ARES / ICARO / URANO
ARES ve ICARO Motorları İçin 18 Diş Dış Pinyon
BFT 2600663 / I100080 10001, ağır hizmet tipi
yana kayar kapı motorlarının çıkış sisteminde kullanılan orijinal
BFT dış pinyon kitidir.
Teknik tanımı D.80 M4 Z18 olan pinyon, motorun
redüksiyon sisteminden gelen dönme hareketini kapı üzerindeki
kremayere aktararak kapının ileri ve geri hareket etmesini sağlar.
Teknik ve Fonksiyonel Bilgiler
| Marka | BFT |
| Parça Kodu | 2600663 |
| BFT Referansı | I100080 10001 |
| Teknik Tanım | Kit Pignone Sinterizzato D.80 M4 Z18 P967 |
| Ürün Tipi | Dış Çıkış Pinyonu |
| Diş Sayısı | Z18 – 18 Diş |
| Modül | M4 |
| Nominal Çap Tanımı | D.80 |
| Uyumlu Seri | ARES / ICARO / URANO BT |
| Kullanım Sistemi | Yana Kayar Kapı Motoru |
| Ana Fonksiyon | Motor Hareketini Kremayere Aktarma |
| Parça Grubu | Mekanik Çıkış Yedek Parçası |
| Elektronik Parça mı? | Hayır |
| Komple Motor mu? | Hayır |
| Ürün Niteliği | Orijinal BFT Yedek Parça |
Öne Çıkan Avantajlar
- BFT 2600663 orijinal yedek parça koduyla tanımlanır
- I100080 10001 BFT referansına sahiptir
- Z18 yapısıyla 18 dişli çıkış pinyonudur
- M4 modül diş yapısına sahiptir
- D.80 teknik çap tanımıyla listelenir
- ARES 1000 ve ARES 1500 serilerinde kullanılır
- ARES BT A ve ARES ULTRA BT A serileriyle uyumludur
- ICARO ULTRA ve ICARO SMART serilerinde kullanılır
- URANO BT serisiyle uyumludur
- Motor hareketini doğrudan kremayere aktaran mekanik parçadır
BFT 2600663 18 Diş Pinyon Ne İşe Yarar?
Yana kayar kapı motorunda elektrik motorunun oluşturduğu hareket,
redüksiyon sistemi üzerinden çıkış miline aktarılır. Çıkış sisteminin
dış bölümünde bulunan pinyon ise bu dönme hareketini kapı üzerinde
bulunan kremayer dişlisine iletir.
BFT 2600663, bu görevi yerine getiren 18 dişli
çıkış pinyonudur. Pinyon döndükçe kremayer üzerinde ilerleyerek
yana kayar kapının açılmasını ve kapanmasını sağlar.
Kullanım Alanları
- BFT ARES 1000
- BFT ARES 1500
- BFT ARES BT A1000
- BFT ARES BT A1500
- BFT ARES ULTRA BT A1000
- BFT ARES ULTRA BT A1500
- BFT ICARO ULTRA AC A2000
- BFT ICARO SMART AC A2000
- BFT URANO BT
- Yana kayar kapı motoru pinyon revizyonları
Paket İçeriği ve Fonksiyonu
Ana Ürün
BFT 18 Diş Dış Pinyon
Parça Kodu
2600663
BFT Referansı
I100080 10001
Dişli Sayısı
Z18 – 18 Diş
Dişli Modülü
M4
Teknik Çap
D.80
Ana Görev
Hareketi Kremayere Aktarma
Bağlantı Sistemi
Elastik Pim ile Sabitleme
BFT 2600663 + I100080 10001 + D.80 + M4 + Z18 + 18 DİŞ + ARES / ICARO / URANO DIŞ PİNYON
Ürün dış çıkış pinyonudur. Komple çıkış mili, redüksiyon kiti,
elektrik motoru, kontrol kartı veya komple yana kayar kapı motoru
değildir. Montaj öncesinde mevcut pinyonun diş sayısı ve referansı
kontrol edilmelidir.
ARES ve ICARO Motorlarında Dış Pinyon Neden Önemlidir?
Dış pinyon, motor ile kapı üzerindeki kremayer arasındaki son mekanik
aktarma noktasıdır. Redüksiyon grubundan gelen hareket doğrudan pinyona,
pinyondan da kremayere aktarılır.
Pinyon dişlerinde aşınma veya kırılma meydana geldiğinde motor çalışsa
dahi hareket kremayere sağlıklı aktarılamayabilir. Bu nedenle doğru
diş sayısına ve modüle sahip pinyon kullanılması önemlidir.
2600663 Dış Pinyon Arızasında Hangi Belirtiler Görülebilir?
Pinyon dişlerinde aşınma, kırılma veya deformasyon oluştuğunda motor
çalışırken atlama sesi, kremayer üzerinde sıyırma, düzensiz hareket
veya kapının bazı noktalarda hareket edememesi gibi belirtiler
görülebilir.
Böyle bir durumda yalnızca pinyon değil; kremayer dişleri, çıkış mili,
pinyon sabitlemesi ve motor-kremayer hizası da birlikte kontrol edilmelidir.
2600663 ile DEIMOS Dış Pinyonları Aynı Parça Değildir
BFT 2600663 / I100080 10001, M4 Z18 yani
18 dişli ARES / ICARO / URANO çıkış pinyonudur.
DEIMOS serisinde kullanılan Z14 gibi farklı diş sayısına ve farklı
bağlantı yapısına sahip dış pinyonlar bulunmaktadır. Bu nedenle
yalnızca dış görünüşe bakılarak parça seçimi yapılmamalıdır.
Komple Çıkış Kiti veya Redüksiyon Grubu Değildir
BFT 2600663; komple çıkış mili, redüksiyon grubu, elektrik motoru,
kontrol kartı veya komple ARES / ICARO motor ünitesi değildir.
Ürün, motorun çıkış hareketini kremayere aktaran M4 Z18
18 dişli dış pinyondur.
Değişim Öncesinde Pinyon ve Kremayer Kontrol Edilmelidir
Pinyon değişiminden önce kremayer dişlerinde aşınma veya kırık olup
olmadığı, motorun kremayere göre yüksekliği ve pinyon-kremayer
hizalaması kontrol edilmelidir.
Yeni pinyon takıldıktan sonra kapı tüm hareket mesafesi boyunca
çalıştırılarak dişlilerin sıkışmadan ve aşırı boşluk oluşturmadan
birbirine düzgün temas ettiği doğrulanmalıdır.
BFT 2600663 + I100080 10001 + M4 Z18 UYUMLULUĞUNU KONTROL EDİN
BFT 2600663 pinyon; ARES 1000/1500, ARES BT A, ARES ULTRA BT A,
ICARO ULTRA AC A2000, ICARO SMART AC A2000 ve URANO BT
uygulamalarında listelenmektedir. Sipariş öncesinde mevcut
pinyonun 18 dişli M4 yapıda ve 2600663 / I100080 10001
referanslı olduğunu kontrol ediniz.
ASES BİLGİ NOTU
BFT 2600663 = I100080 10001 = D.80 M4 Z18 =
ARES / ICARO / URANO 18 diş dış pinyon.
Motor hareketini kremayere aktaran mekanik çıkış parçasıdır;
komple redüksiyon veya çıkış mili değildir.
Sık Sorulan Sorular
BFT 2600663 kaç dişlidir?
BFT 2600663, Z18 teknik tanımına sahip 18 dişli dış
çıkış pinyonudur.
2600663 pinyonun BFT referansı nedir?
BFT yedek parça referansı I100080 10001'dir. Teknik tanımında
D.80 M4 Z18 P967 ifadeleri kullanılır.
ARES BT A motorlarda kullanılabilir mi?
Evet. 2600663 pinyon ARES BT A1000 ve ARES BT A1500
modelleri için listelenmektedir.
ICARO SMART ve ICARO ULTRA ile uyumlu mudur?
Evet. BFT 2600663, ICARO SMART AC A2000 ve ICARO ULTRA
AC A2000 yedek parça listelerinde yer almaktadır.
2600663 komple redüksiyon kiti midir?
Hayır. Ürün yalnızca 18 dişli dış çıkış pinyonudur.
Redüksiyon grubu ve çıkış mili ayrı yedek parçalardır.
