NICE WIDE M BARİYER KOL AKSESUARI

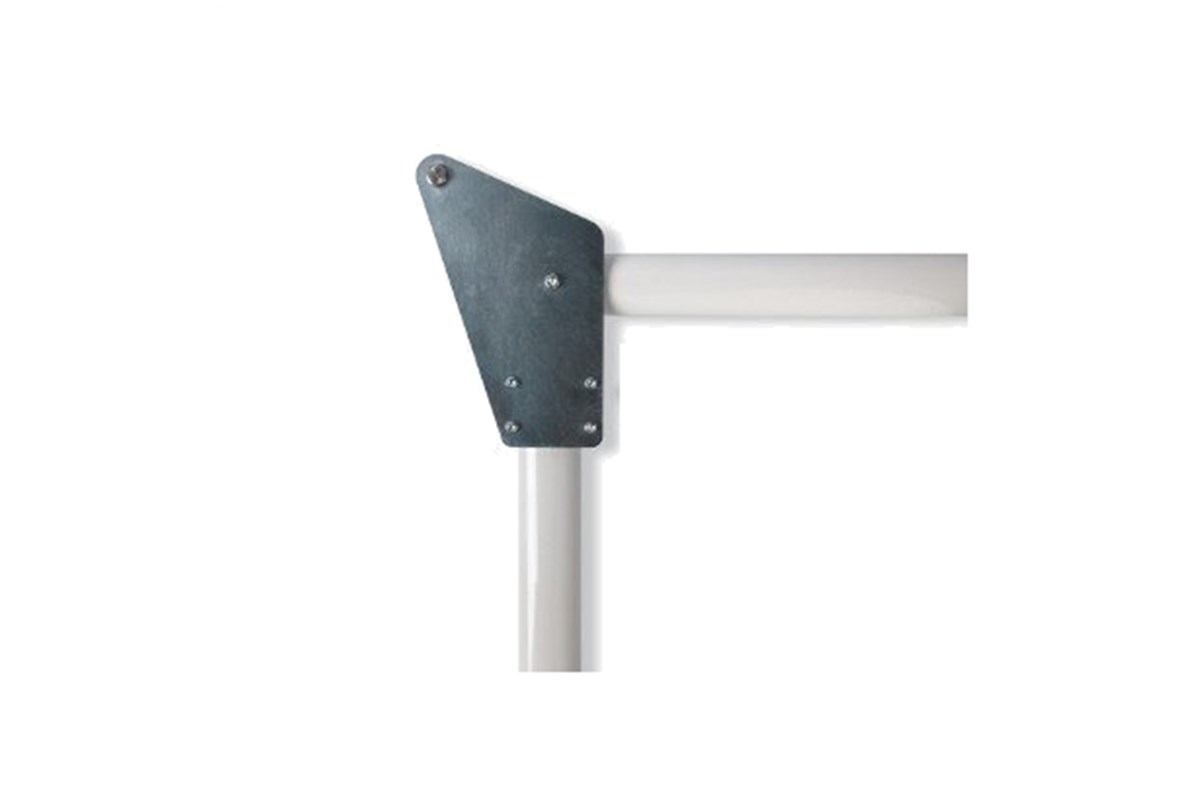

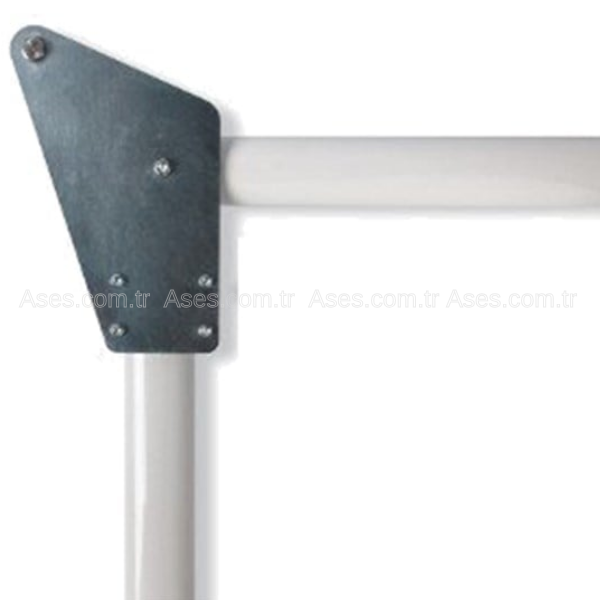

Nice WIA11 WIDE M Mafsallı Bariyer Kolu Kırılma Aparatı – Düşük Tavan Otopark Çözümü
Nice WIDE M otomatik bariyer sistemlerinde bariyer kolunun açılma sırasında mafsal noktasından katlanmasına yardımcı olan mekanik kol bağlantı aparatıdır. Özellikle tavan yüksekliğinin standart düz bariyer kolunun tamamen dik konuma kalkmasına izin vermediği kapalı otopark ve düşük tavanlı geçişlerde mafsallı bariyer kolu oluşturmak için kullanılır.
Model WIA11
Uyumlu Bariyer WIDE M
Uyumlu Kol XBA19
Maks. Kol 4 Metre
Düşük Tavanlı Otoparklarda Bariyer Kolunu Mafsallı Hale Getirin
Nice WIA11, WIDE M bariyer kolunun düz bir parça olarak tamamen dik yükselmesi yerine kontrollü biçimde eklem noktasından katlanmasına imkân veren mekanik mafsal aparatıdır.
Bu sayede otopark tavanı, boru tesisatı, havalandırma kanalı veya diğer üst yapı elemanlarının bariyer kolunun dikey hareketini sınırladığı geçişlerde daha uygun bir bariyer geometrisi oluşturulabilir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Model |
WIA11 |
| Ürün Tipi |
Mafsallı Bariyer Kolu Bağlantı Aparatı |
| Uyumlu Bariyer |
Nice WIDE M |
| Uyumlu Kol Profili |
XBA19 |
| Maksimum Kol Uzunluğu |
4 Metre |
| Ana Fonksiyon |
Kolun Açılma Sırasında Mafsaldan Katlanması |
| Kullanım Alanı |
Düşük Tavanlı Otopark / Kapalı Geçiş |
| Çalışma Tipi |
Mekanik Mafsallı Kol Sistemi |
| Ürün Grubu |
Nice WIDE Bariyer Aksesuarı |
Öne Çıkan Avantajlar
- Düşük tavanlı otoparklarda bariyer kullanımını mümkün hale getirmeye yardımcı olur
- Bariyer kolunun açılırken mafsal noktasından kontrollü biçimde katlanmasını sağlar
- Nice WIDE M bariyer sistemi için geliştirilmiş mekanik çözümdür
- XBA19 bariyer koluyla kullanım için tasarlanmıştır
- Maksimum 4 metreye kadar kol uygulamalarında değerlendirilebilir
- Tavan, boru veya havalandırma tesisatına çarpma riskini azaltmaya yardımcı olur
- Kapalı otoparklarda standart düz kol yerine daha kompakt açılma geometrisi sağlar
- Profesyonel bariyer montaj ve dönüşüm uygulamalarına uygundur
Nice WIA11 Ne İşe Yarar?
Standart bariyer kolu açılırken tek parça halinde yatay konumdan dikey konuma yükselir. Kapalı otoparklarda yeterli tavan yüksekliği yoksa kolun üst kısmı tavana veya tesisata çarpabilir.
WIA11, bariyer kolu üzerinde bir mafsal noktası oluşturarak kolun açılma hareketi sırasında ikinci bölümünün katlanmasına yardımcı olur. Böylece gerekli dikey açıklık azaltılabilir.
Kullanım Alanları
- Kapalı otopark girişleri
- AVM otoparkları
- Rezidans ve site kapalı otoparkları
- Plaza araç girişleri
- Hastane kapalı otoparkları
- Düşük tavanlı araç geçişleri
- Tavan tesisatı bulunan bariyer noktaları
- Nice WIDE M bariyer uygulamaları
Paket İçeriği ve Fonksiyonu
Ana Ürün Nice WIA11 Mafsal Aparatı
Model WIA11
Uyumlu Bariyer WIDE M
Uyumlu Kol XBA19
Maks. Kol 4 Metre
Ana Görev Kol Katlama
Uygulama Düşük Tavan
Kullanım Otopark Bariyeri
WIA11 = WIDE M + XBA19 + MAFSALLI KOL + MAKS. 4 METRE + DÜŞÜK TAVAN ÇÖZÜMÜ
WIDE M bariyer gövdesi, XBA19 bariyer kolu, yay, kol bağlantı aparatı, reflektör, LED ve diğer bariyer aksesuarları ayrıca belirtilmediği sürece paket içeriğine dahil değildir. Ürün WIA11 mafsallı kol aparatıdır.
Neden Düşük Tavanlı Otoparklarda Kullanılır?
Bariyer kolunun tamamen açılabilmesi için gövde üzerindeki dönüş ekseninden itibaren yeterli dikey boşluk bulunmalıdır.
Kapalı otoparklarda beton tavan, sprinkler hattı, havalandırma kanalı veya elektrik tavaları bu yüksekliği sınırlayabilir. Mafsallı kol yapısı gerekli dikey alanı azaltarak bariyerin uygun noktaya kurulmasına yardımcı olur.
XBA19 Bariyer Kolu ile Kullanılır
Nice WIDE aksesuar tablolarında WIA11, WIDE M için mafsallı kol aparatı olarak listelenmektedir. XBA19 ise WIDE M için kullanılan 45 × 58 × 4000 mm alüminyum kol profilidir.
Uygulama yapılırken kolun mafsal noktasının konumu ve bölümlerin gerçek uzunluğu tavan yüksekliğine göre hesaplanmalıdır.
Maksimum 4 Metre Kol Uygulaması
WIA11 için farklı teknik satış kaynaklarında XBA19 kol ile maksimum 4 metre kullanım belirtilmektedir.
Daha uzun bariyer kollarında WIA11'in doğrudan kullanılabileceği varsayılmamalı; sistem dengesi ve Nice aksesuar uyumluluğu ayrıca kontrol edilmelidir.
Mafsallı Kol Nasıl Hareket Eder?
Bariyer kapalıyken kol geçiş hattını yatay olarak kapatır. Bariyer açılmaya başladığında ana kol gövdeyle birlikte yükselirken mafsallı bölüm mekanik geometri sayesinde katlanır.
Böylece kolun tamamının tek parça olarak dikey yükselmesi yerine üst bölüm kontrollü biçimde kırılarak daha düşük tavan yüksekliği içerisinde hareket eder.
WIA11 Bariyer Kolunu Kısaltmak İçin Kullanılmaz
WIA11'in amacı geçiş açıklığını küçültmek değil, bariyer kolunun açılma geometrisini değiştirmektir.
Bariyer kapalıyken kol yine araç geçiş hattını kapatır. Mafsal sistemi esas olarak kolun yukarı doğru açılma hareketinde avantaj sağlar.
WIA11 ile WIA10'u Karıştırmayın
Nice WIDE aksesuar grubunda hem WIA10 hem de WIA11 bulunur. Nice kataloğunda WIA10 swivel attachment, WIA11 ise WIDE M articulated bar / bar joint olarak ayrı aksesuarlar şeklinde listelenmiştir.
İki ürünün mekanik görevi ve kullanım şekli aynı kabul edilmemelidir. Sipariş öncesinde ihtiyaç duyulan aparat kodu kontrol edilmelidir.
Tavan Yüksekliği Montajdan Önce Ölçülmelidir
Mafsallı kol sistemi kurulmadan önce zeminden tavana olan net yükseklik, bariyer gövdesinin montaj seviyesi ve kolun mafsal noktasındaki hareket geometrisi hesaplanmalıdır.
Özellikle tavandaki borular, sprinkler sistemleri, kirişler ve havalandırma kanalları gerçek hareket alanının bir parçası olarak dikkate alınmalıdır.
Bariyer Dengesinin Yeniden Ayarlanması Gerekebilir
Bariyer koluna mafsal mekanizması eklenmesi kolun mekanik ağırlık dağılımını ve hareket karakteristiğini değiştirebilir.
Montaj sonrasında yay dengesi, açılma-kapanma hareketi, limitler ve kontrol ünitesi parametreleri profesyonel teknisyen tarafından kontrol edilmelidir.
Mafsallı Sistem Engel Algılama Sensörü Değildir
WIA11 tamamen mekanik bir bariyer kol aksesuarıdır. Araç, insan veya engel algılamaz.
Bariyer güvenliği için fotosel, manyetik loop dedektörü ve diğer uygun emniyet cihazları ayrı olarak kullanılmalıdır.
WIDE M, XBA19, 4 METRE KOL VE TAVAN YÜKSEKLİĞİNİ KONTROL EDİN
Sipariş vermeden önce mevcut bariyer gövdesinin Nice WIDE M olduğunu, kullanılan kol profilinin XBA19 ile uyumlu olduğunu, toplam kol uzunluğunun uygulama sınırlarında kaldığını ve mevcut tavan yüksekliğinin mafsallı kol geometrisine uygun olduğunu kontrol ediniz.
ASES BİLGİ NOTU
WIA11 montajı yapılmadan önce bariyerin enerji beslemesi kesilmeli ve kol mekanik olarak güvenli konuma alınmalıdır. Montaj sonrasında bariyer yavaş ve kontrollü biçimde birkaç tam açma-kapama çevriminde çalıştırılmalı; mafsalın tavana, borulara veya diğer yapılara temas etmediği, kolun düzgün katlanıp açıldığı ve bariyer dengesinin doğru olduğu doğrulanmalıdır.
Sık Sorulan Sorular
Nice WIA11 nedir?
Nice WIDE M otomatik bariyerlerde bariyer kolunun mafsallı olarak katlanmasını sağlayan mekanik kol bağlantı aparatıdır.
Neden kullanılır?
Özellikle standart bariyer kolunun dikey olarak tamamen açılamadığı düşük tavanlı otoparklarda kullanılır.
Hangi bariyerle uyumludur?
Nice kataloglarında WIA11, WIDE M bariyer aksesuarı olarak listelenmektedir.
Hangi bariyer koluyla kullanılır?
XBA19 bariyer koluyla kullanım için belirtilmektedir.
Maksimum kaç metre kola uygundur?
Ürün kaynaklarında maksimum 4 metre XBA19 kol ile kullanım bilgisi bulunmaktadır.
WIA11 elektronik bir ürün müdür?
Hayır. Mekanik mafsal ve kol bağlantı aparatıdır.
Engel algılar mı?
Hayır. Araç veya yaya algılama için fotosel veya loop dedektörü gibi ayrı güvenlik ekipmanları gerekir.
Bariyer kolu paket içerisinde bulunuyor mu?
Hayır. Ayrıca belirtilmediği sürece XBA19 bariyer kolu ayrı üründür.
WIA10 ile aynı ürün müdür?
Hayır. Nice kataloglarında WIA10 ve WIA11 ayrı WIDE aksesuarları olarak listelenmektedir.
Montajdan önce ne ölçülmelidir?
Net tavan yüksekliği, bariyer gövdesi seviyesi, geçiş genişliği, kol uzunluğu ve mafsalın hareket edeceği üst boşluk ölçülmelidir.
Siparişten önce neyi kontrol etmeliyim?
Bariyerin WIDE M olduğunu, XBA19 kol kullanımını, maksimum kol uzunluğunu ve mevcut otopark tavan yüksekliğinin mafsallı sistem için uygun olduğunu kontrol etmeniz önerilir.
